【注意:经实践，大钞位长度减少4-5毫米更好，请自行修改调整一下】本人法斩2+10齿，业余画下图纸，给大家分享。图纸模块化，可调为6卡位或3卡位＋驾照位。 CAD版本2007，有兴趣可以留下邮箱，有空会发给各位。 PS :CAD打印PDF再打印图纸时会有几毫米误差，所以我都是直接用CAD打印图纸，这个我目前无法解决。
主要材料
：| 牛皮1 |
所需工具
：| 电脑一台预装AUTOCAD |
制作步骤
：第1步：

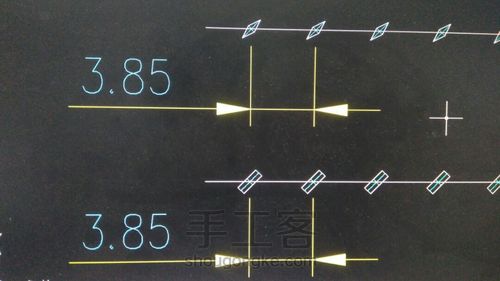

先画錾孔，用矩阵复制。孔距3.8+4.0 还可以更小，随自己调整
第2步：

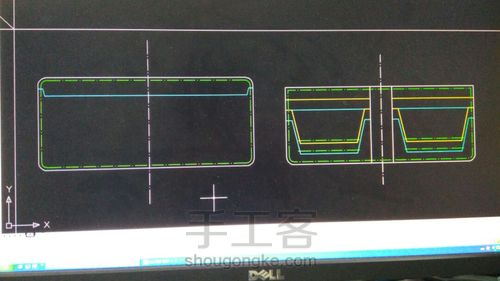

第3步：
根据常规短夹大小画出轮廓线以及錾孔线
第4步：

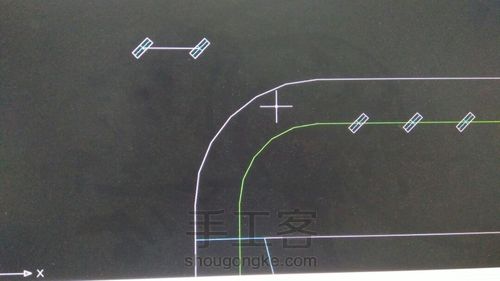

我没有1齿法斩，所以转角用2孔画图。由于2齿錾的齿位是固定的，故画图时要做为一个整体，一起移动一起旋转
第5步：

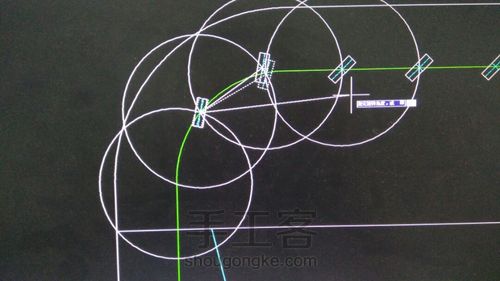

已3.85孔距为例，在平直段的最后一个錾孔开始，以孔中心为圆心，画半径3.85的圆，然后交于錾孔定位线上(绿色点化划线)，依次为圆心依次画圆。再将2齿孔移到这些点上，然后开始旋转调整

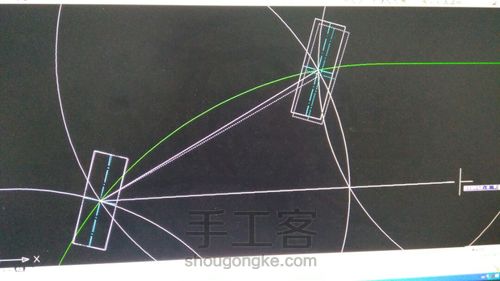

第6步：
调整

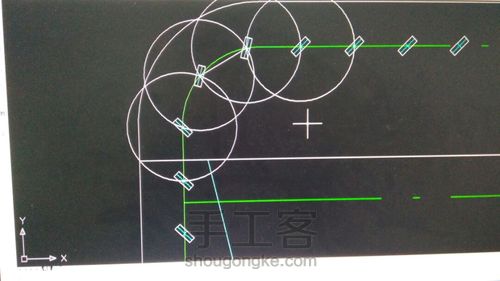

第7步：
调整后效果
第8步：
第9步：

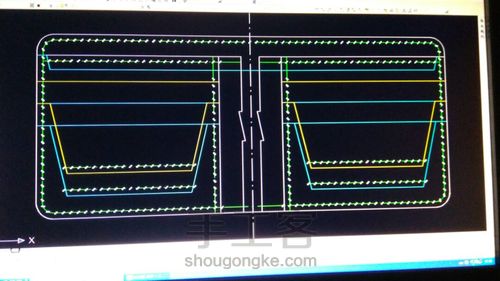

最后将所有孔位调整好
第10步：
然后开始抠图了，将外皮、钞票位、卡位等皮子和錾孔一一扣出来，注意不要弄错上下层关系，不要多余或遗漏錾孔

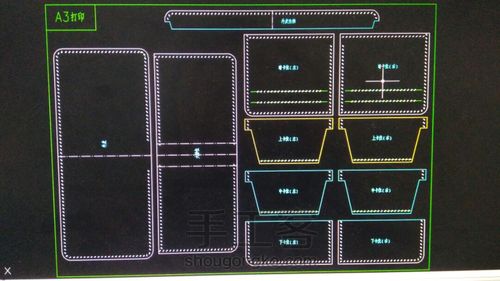

第11步：
弄好的图放在一张A3纸上，方便打印
第12步：

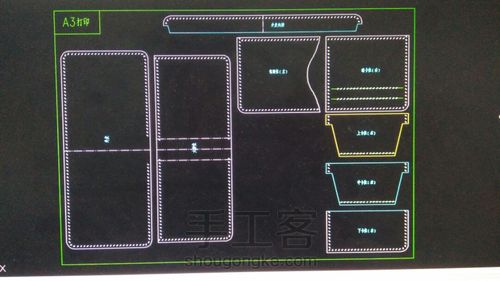

左边的卡位换成驾照位就是个新的图纸了，模块化，方便
第13步：

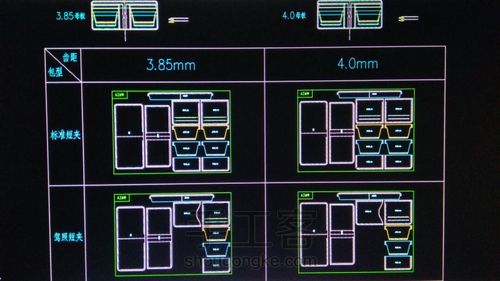

完工
第14步：
第15步：

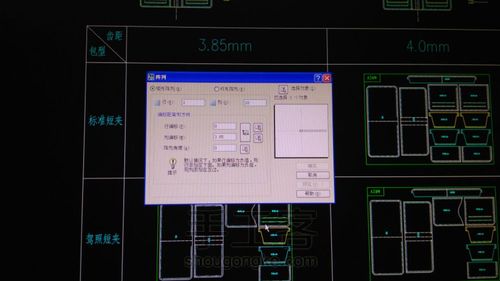

有些朋友问怎么复制等距錾孔，这个简单。用矩阵功能，既可以线性复制，也可以环形复制，非常方便，特别是环形复制，用1齿錾打孔非常协调，方便
第16步：
环形复制
第17步：
可以随意调整复制的个数，角度，长度

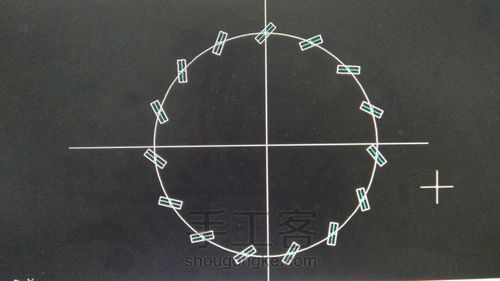

第18步：
小贴士
：首先，你要会CAD。然后就是多注意卡位衔接和转角处的孔位位置，不能咬到皮边，也不能太远。合适最重要。 其实转角处孔位是根据感觉调整的，不一定限制死距离，协调美观才是目标。如果喜欢，请点个赞，打字也很累啊😁
