足球纸模图纸电脑软件设计教程

• 第1步：



  大家好，我是有梦笨小孩。今天给大家分享一个简单的纸模设计教程。所用软件有3DMAYA PS 纸艺大师，主要做的是一个足球纸模。其他软件我不知道，但是，3DMAYA制作足球建模非常方便简单。废话不多说，下面步入正题。

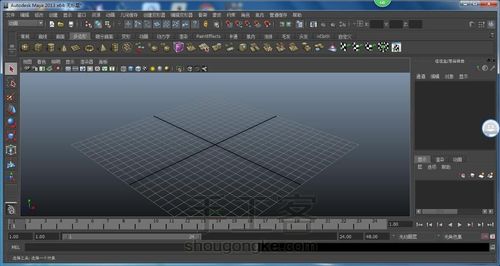

  一，打开3DMAYA，看到3DMAYA界面。对于新手，这个界面看起来相当复杂。

• 第2步：



  二，点击 创建-多边形基本体-足球。基础建模的整个过程是非常简单的。注意，如果下面的交互式创建没有打勾，将自动创建模型。打了勾，则需要在栅格上拖动创建。

• 第3步：

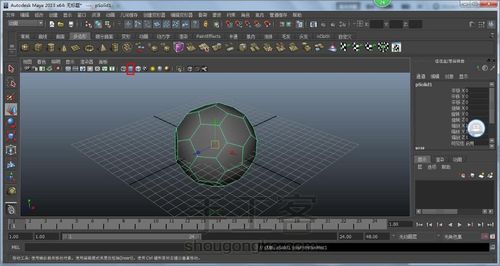

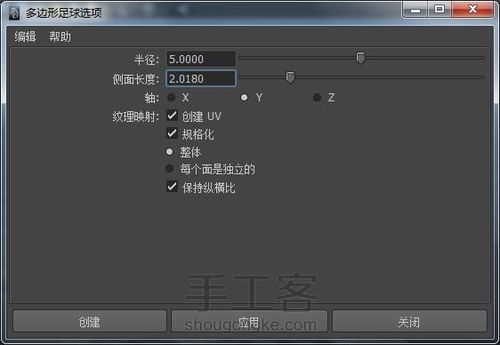

  三。如果我们想在创建的时候调整一些参数，则需要点击右边的小方块，出现设置界面。半径和侧面长度相关联，所以这里我只需要调整半径，做大一些，其他参数先不动。然后点击创建！

• 第4步：



• 第5步：

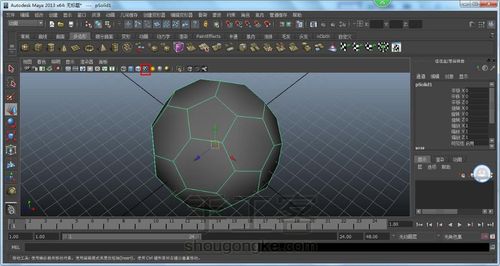

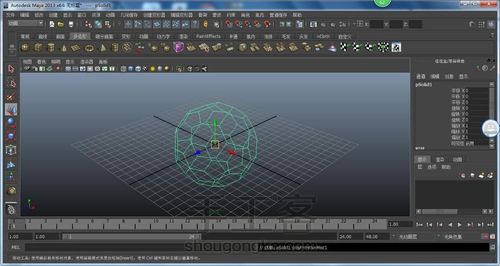

  四，如果你只看到了立体线条，点击红色方框所示的按钮，显示实体。

• 第6步：



• 第7步：

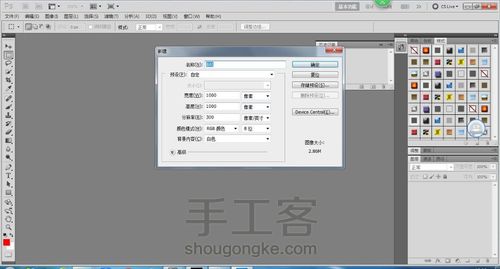

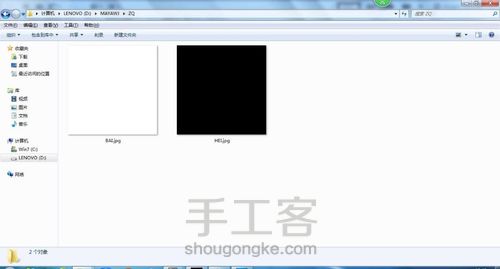

  五，打开PS创建简单的材质贴图，一般情况下，你想让图纸更加清晰，需要创建更高像素和分辨率的图片。名称不能用中文，因为3DMAYA对中文文件不是很支持。在这里我们就不进行太多编辑了，创建一个白色一个黑色即可。当然，我们的材质文件以及MAYA文件存储路径都不能是中文。

• 第8步：



• 第9步：



  六，点开红色线框所示的按钮，为材质贴图做准备

• 第10步：

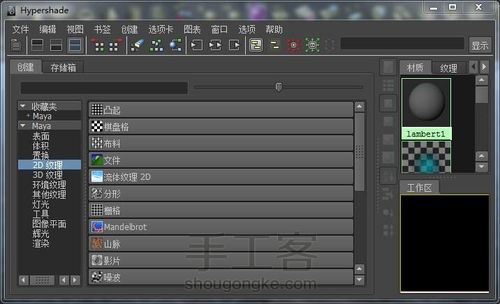

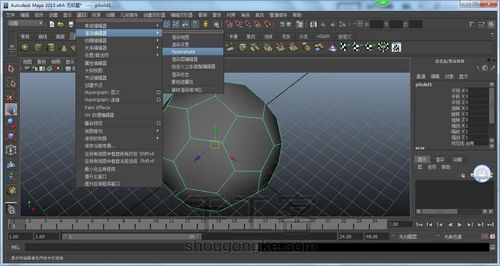

  七，点击如图所示的英文按钮，在出现的界面继续点击2D纹理-文件。右下方出现黑色方框，双击它。

• 第11步：



• 第12步：

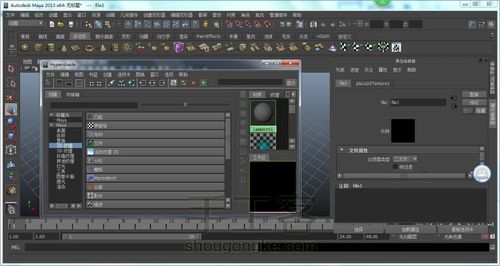

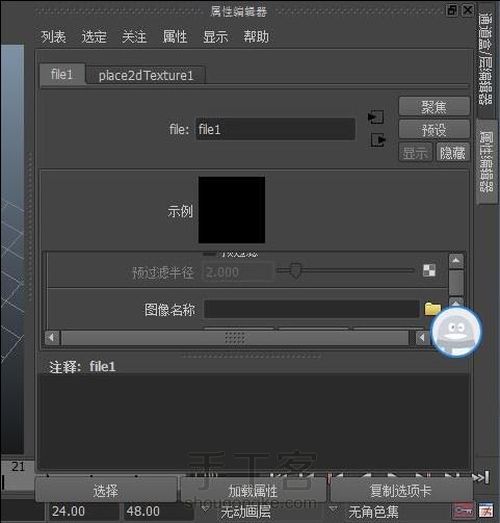

  八，双击之后，出现属性面板。鼠标指针移动到文件属性栏里，鼠标滚轮向后，找到图像名称一栏。点击文件夹按钮，找到刚才存储的材质文件，先选择黑色图片，双击。

• 第13步：



• 第14步：



• 第15步：

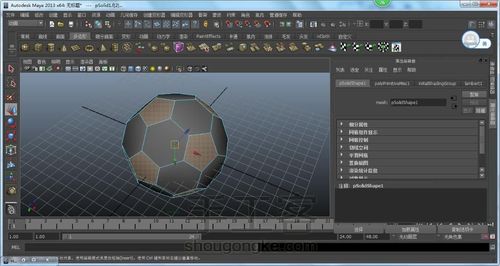

  九，选中足球模型，然后鼠标右键，出现一些选项。按住右键移动鼠标到 面 选择模式，松手。现在就可以选择面了。要选中所有的五边形，可以按住Alt键加鼠标左键旋转视图和Shift键进行逐个加选。

• 第16步：

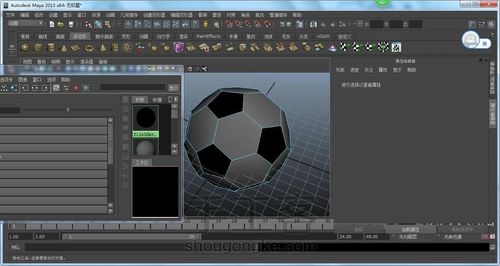

  10，打开材质贴图界面，鼠标移动到右下方工作区的材质贴图，点击右键并移动到 将纹理材质指定给当前选择 然后松手。那么现在可以看到，材质已经加到模型指定面上了。

• 第17步：

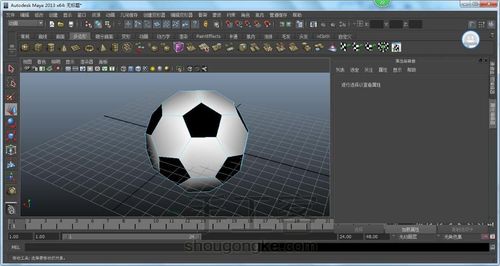

  十一，同样的方法，选择剩余的面，贴上白色贴图。

• 第18步：

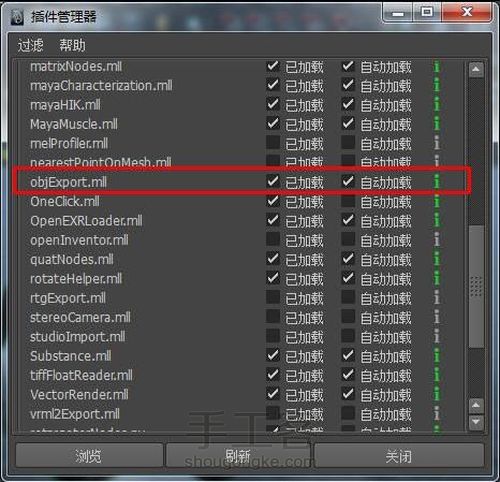

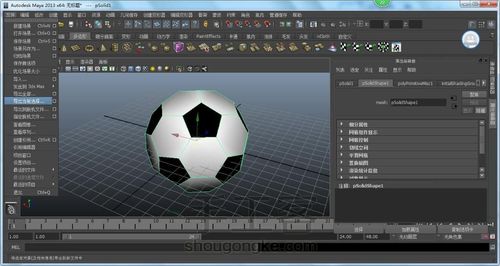

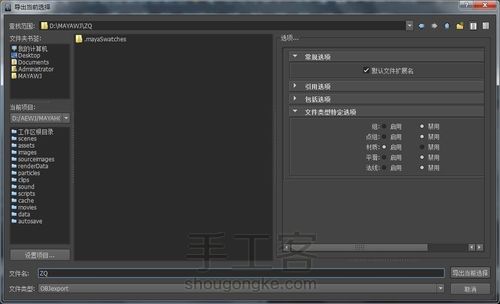

  十二，右键选择 对象模式 选中模型 点击菜单栏里的文件 导出当前选择。导出格式选择OBJ，并输入一个英文名。右边的文件类型特定选项，材质 点开启用按钮。点击导出当前选择！注意，如果没有OBJ格式选择。到窗口-设置/首选项-插件管理器，把前面有OBJ字母的英文勾上即可。

• 第19步：



• 第20步：



• 第21步：



• 第22步：

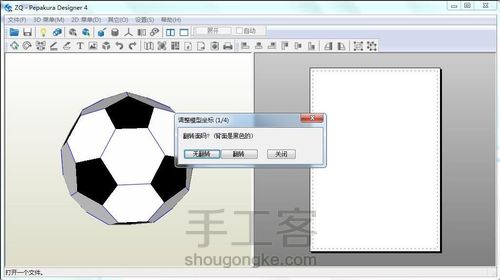

  十三，打开文件夹，用纸艺大师打开OBJ格式足球模型文件。弹出选项点击无旋转，完成，确定。展开按钮旁边的 自动 取消选择，点击展开。部件布局可以按照喜好选择，我通常选择第一项。

• 第23步：



• 第24步：

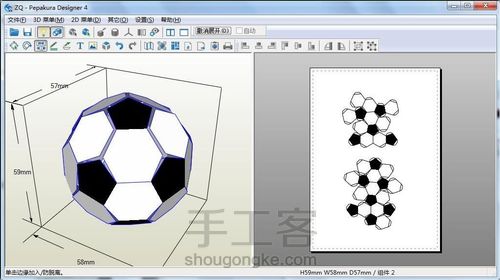

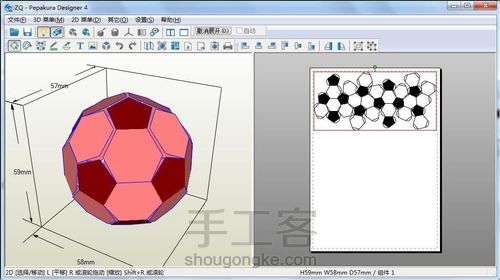

  十四，最下面一栏的第一个按钮，点击展开界面的零部件，点击绿色小球体可以旋转零件。点击中间部分可以移动零件。点击第三个按钮是分离合并零件。

• 第25步：



• 第26步：

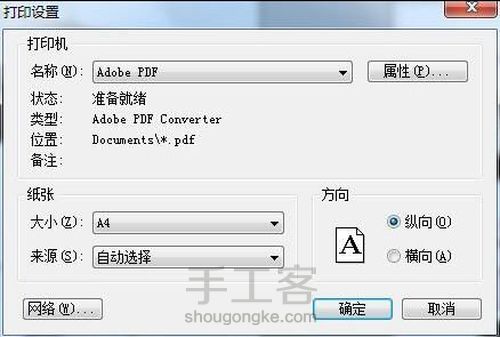

  十五，设置一下纸张尺寸，点击文件-打印到PDF，选择文件夹保存，即可完成整个创作流程。

我已经尽量详细的截图和打字，然而对于初学者而言，系统的学习软件的基础应用还是必要的。那样才能举一反三。但是就像这个教程一样，我喜欢边用边学，有些基础知识，如果我实际操作中用不到或不常用，那我可能看一眼就忘记了。
如果大家喜欢我的教程，我还会继续努力的。感谢阅读！
