辟雍

• 第1步：

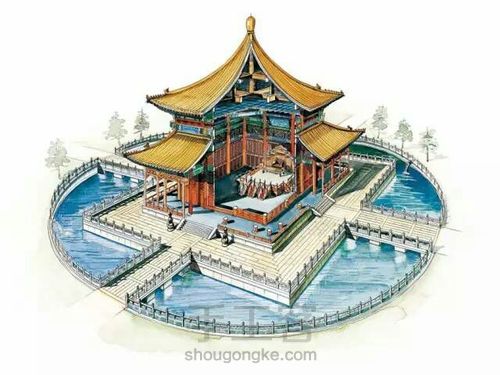

  这是一张辟雍的效果图，到最后大概要做成这个样子。

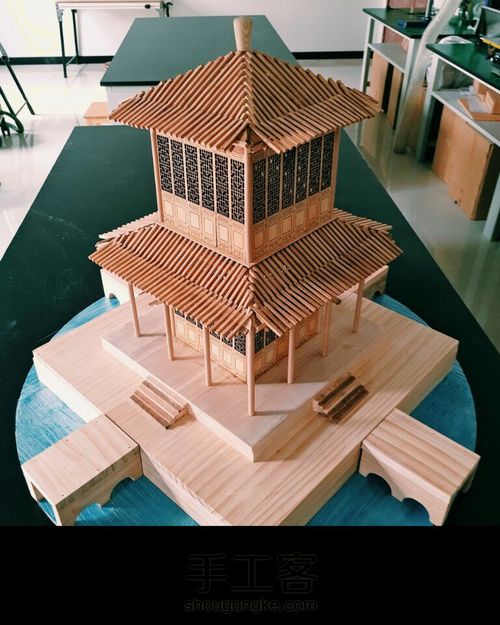

• 第2步：



  办成品图

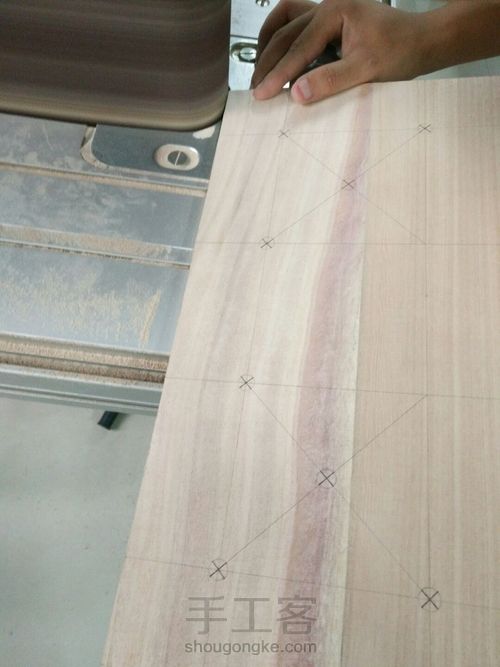

• 第3步：



  建筑下面第一层地板，因为地板上面要放柱子。所以需要先画出柱子的定位尺寸。底板边缘先打膜整齐

• 第4步：



  画好孔的位置的底板

• 第5步：

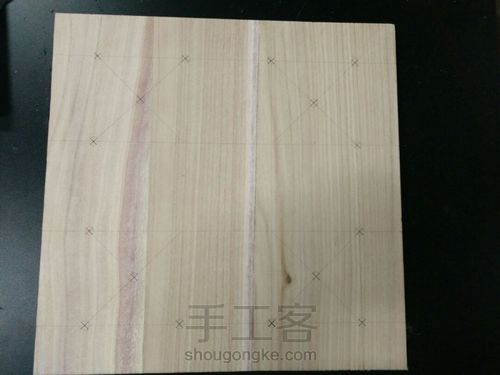

  多发了一张

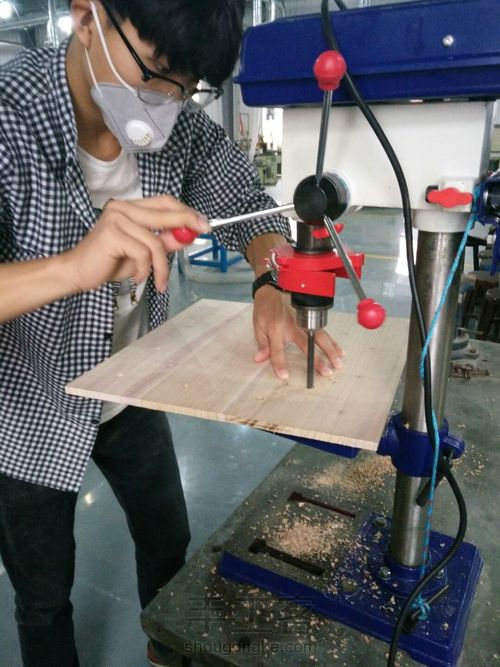

• 第6步：



  打孔，一定要注意安全。除此之外，注意钻头的中心要对准孔的中心。如果打偏了，会对后面的加工产生很大影响的

• 第7步：



  第一层的横梁，因为要与柱子连接在一起，所以要打孔哦(´-ω-`)

• 第8步：



  四跟木长条要连接在一起，并且要处于同一个平面，所以采用了压接，每一个一半的位置开槽

• 第9步：

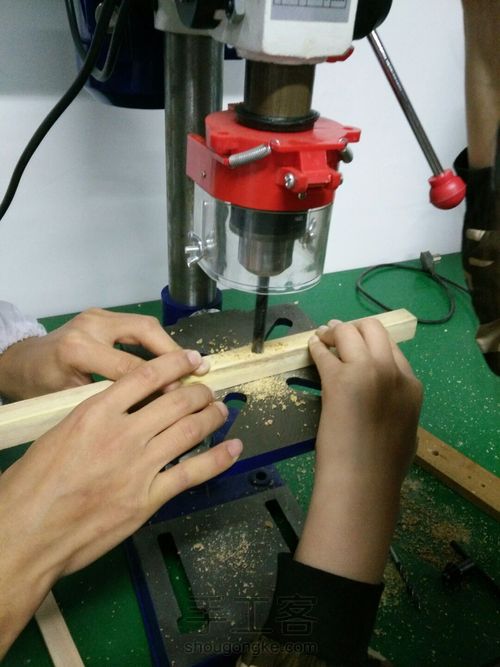

  打眼开槽

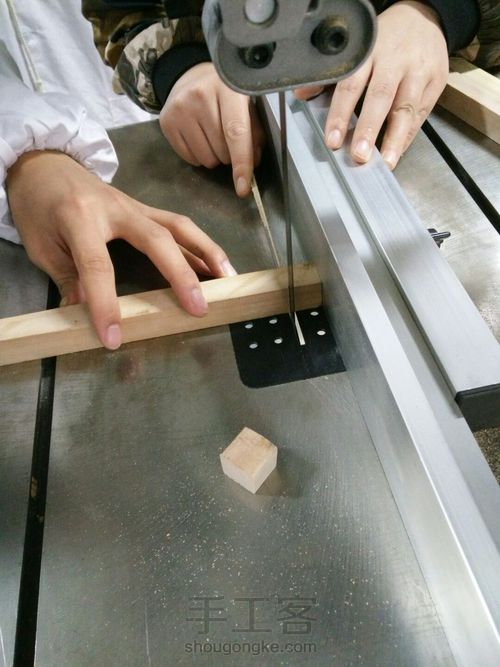

• 第10步：



  没有木料了，捡的废料加工一下

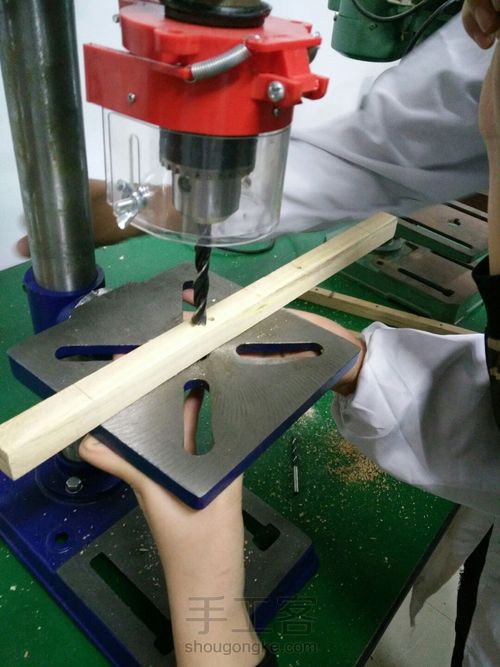

• 第11步：



  继续打眼

• 第12步：



  把端面打膜平整

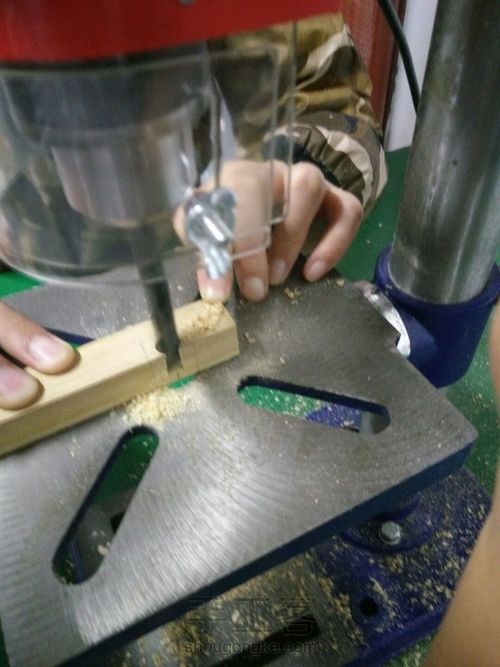

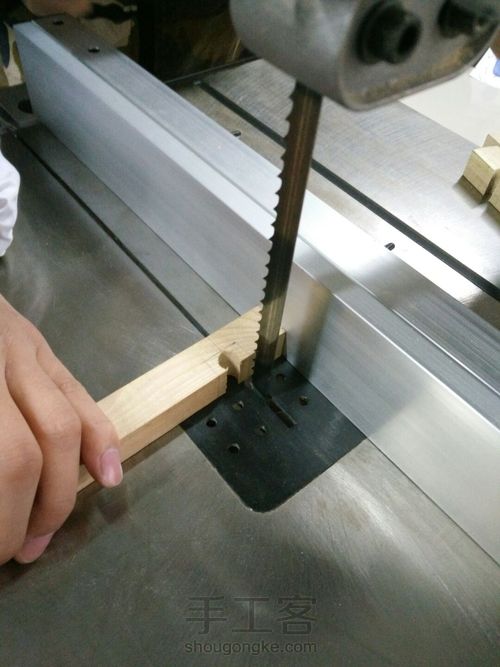

• 第13步：



• 第14步：



  开槽

• 第15步：



  开槽

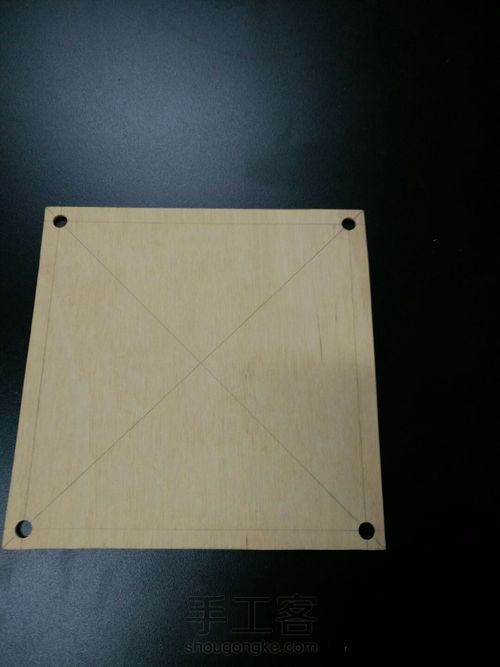

• 第16步：



  第二层的底板

• 第17步：



  第一层开完槽之后的结构

• 第18步：

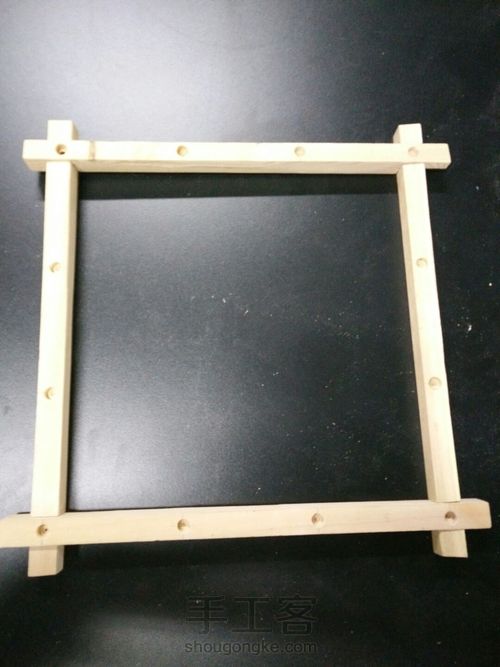

  把横梁连接在一起，进行调配

• 第19步：

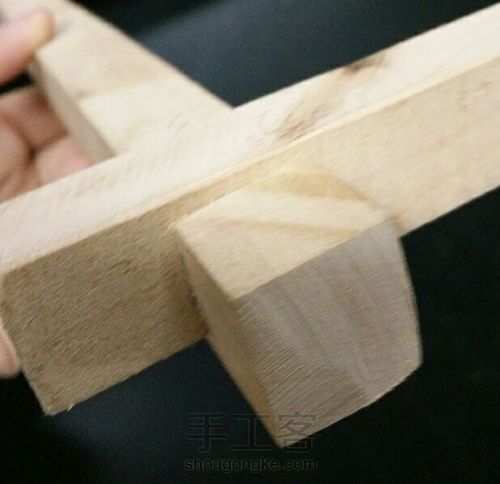

  因为要加屋檐，打磨了30度的角

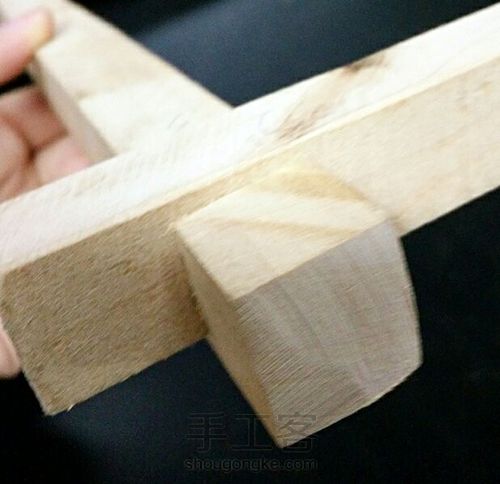

• 第20步：



• 第21步：

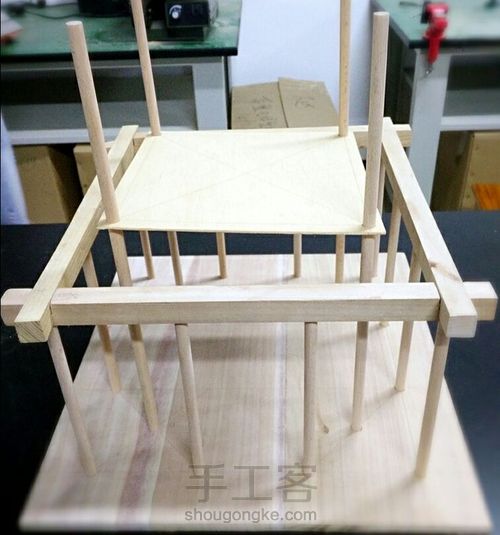

  架起来的结构

• 第22步：

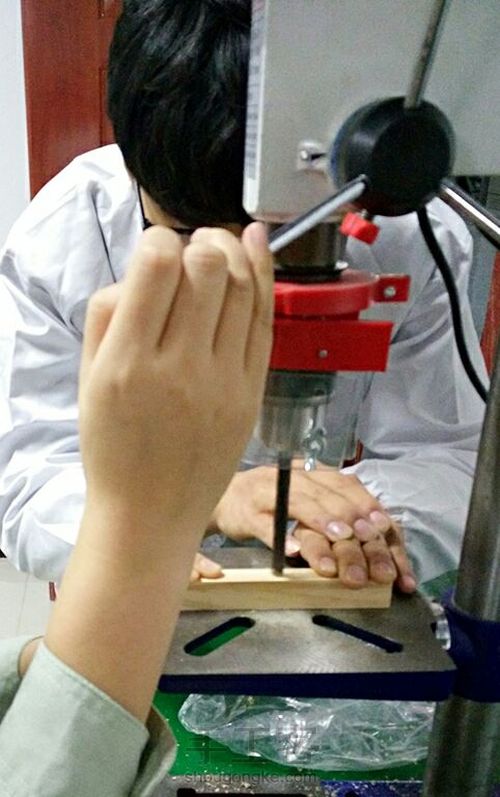

  加固第一层

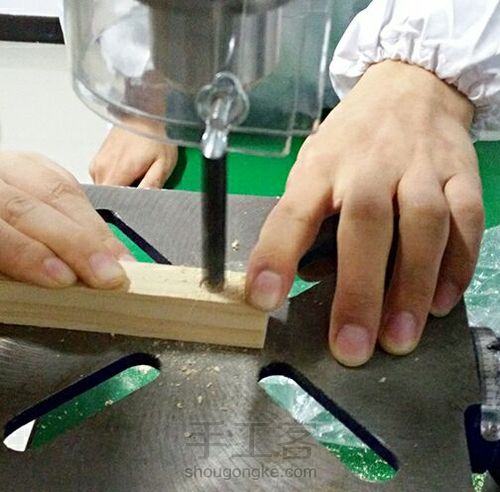

• 第23步：



  加固第一层

• 第24步：



  加固好的结构

• 第25步：



  又要切条，不够用了，心塞@_@，那个木头是松木

• 第26步：



• 第27步：

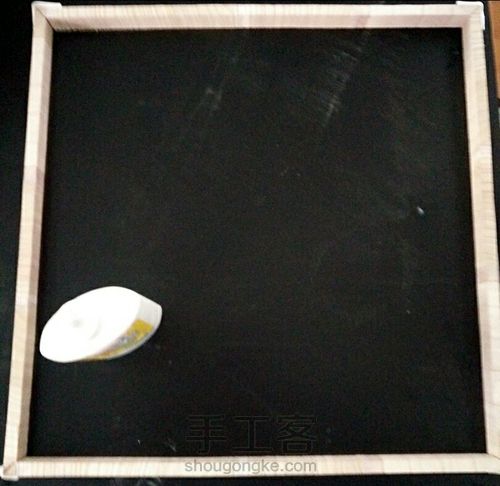

• 第28步：



  给底板垫高了2厘米，端面45度。木材的纹理方向不小心切错了，心塞塞的:)。不过影响不太大。就是这样的话，会不太好看。

• 第29步：



• 第30步：



  第一层做的加固构件，因为要把第二层架起来，所以在它上面打了盲孔

• 第31步：



  第二层和第一层的结构差不多

• 第32步：



  第二层只有四根柱子，而第一层却有12根。

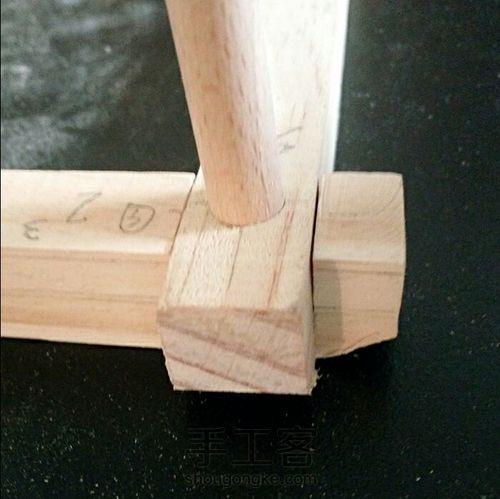

• 第33步：



  细部结构的处理

• 第34步：



  第二层的框架结构

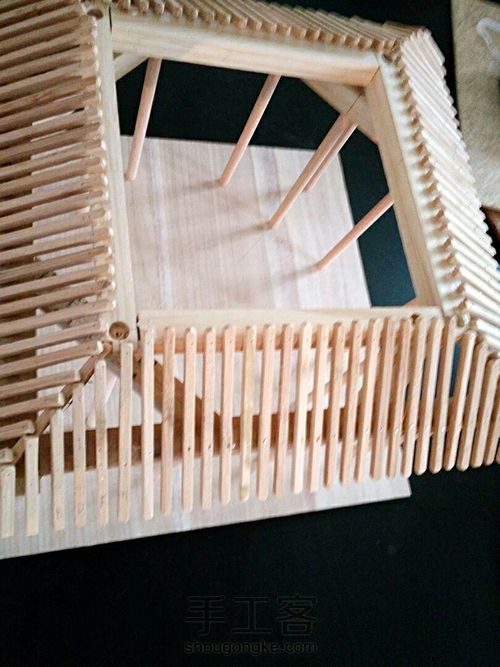

• 第35步：



  第一层的第一层屋檐。倾斜30度

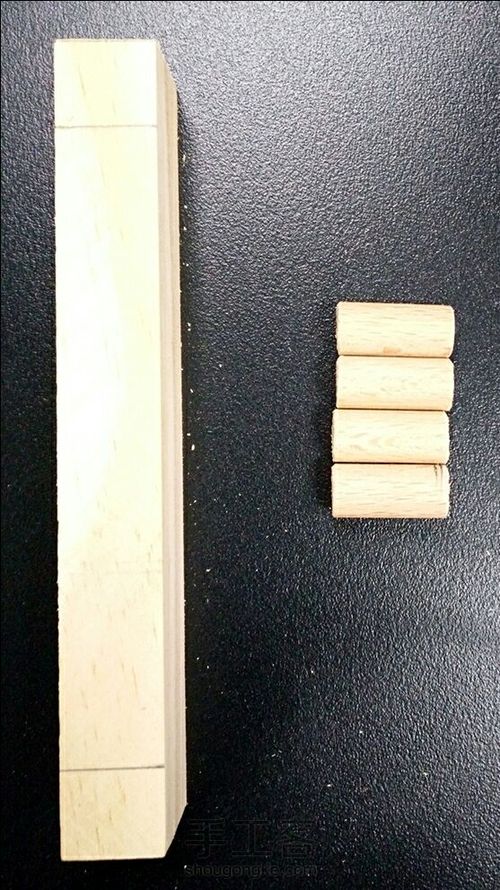

• 第36步：



  第一层与第二层连接时，运用的圆隼。这样可以方便的把第二层拆下来，方便加工。

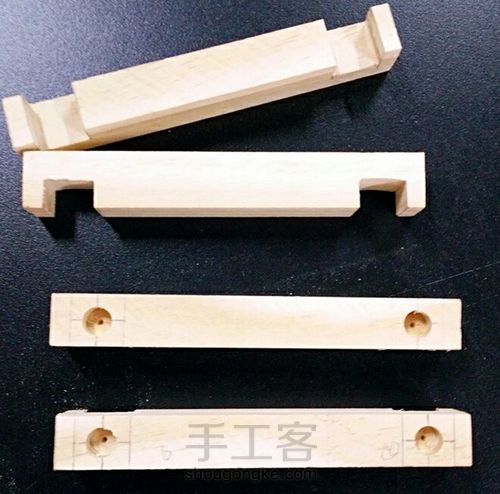

• 第37步：



  类似于第一层横梁的结构

• 第38步：



  开槽

• 第39步：



• 第40步：

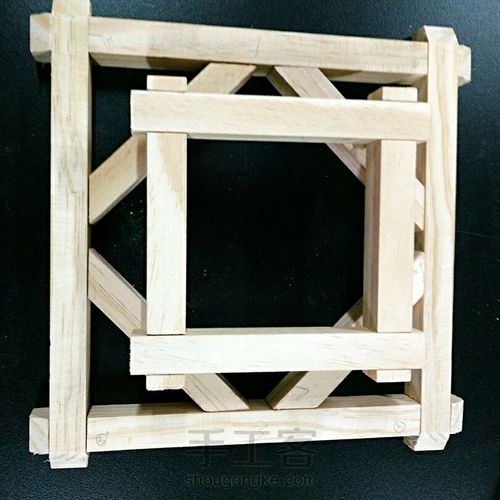

  打眼，与隼连接

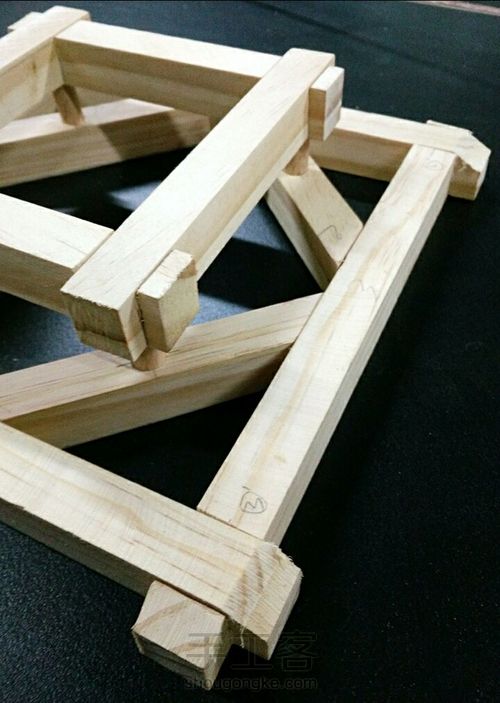

• 第41步：



  连接好的样子

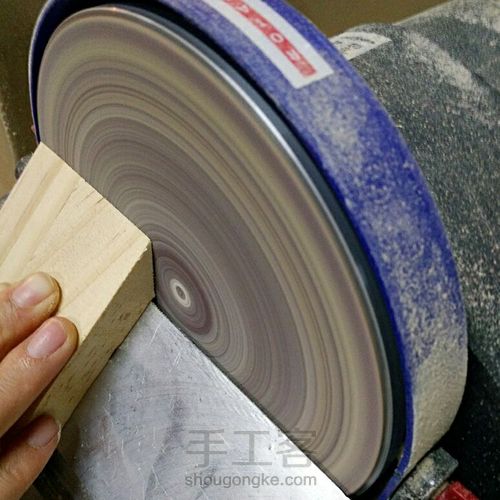

• 第42步：



  给第二层第板一个高度

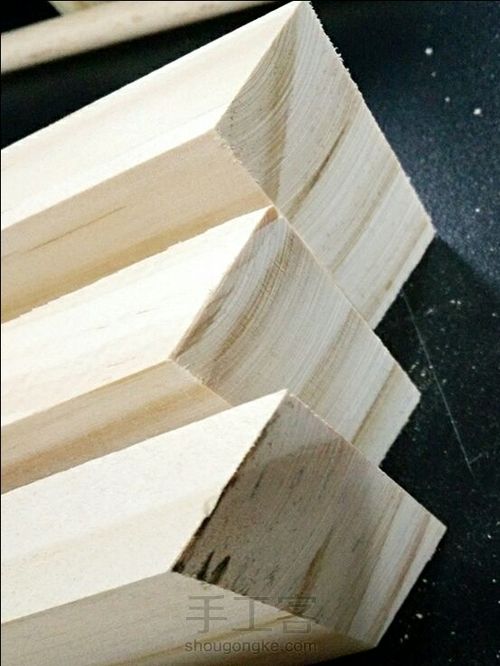

• 第43步：



  端面依旧是45度

• 第44步：

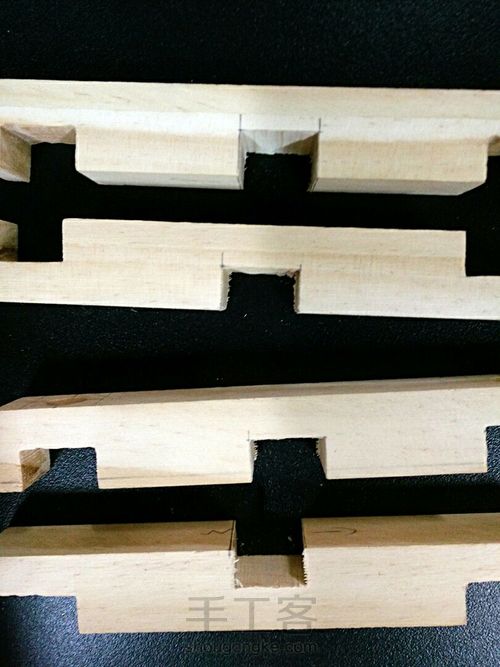

• 第45步：



  准备在中间打个十字

• 第46步：

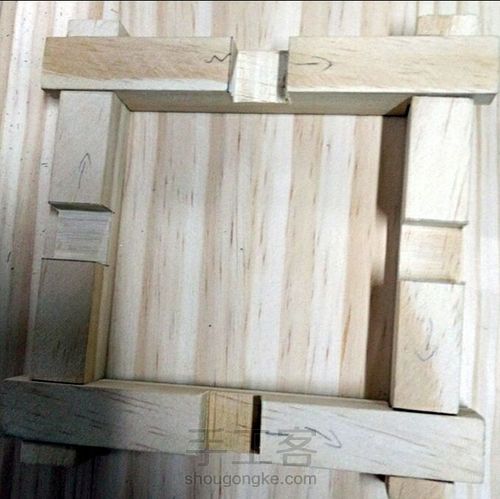

  开的槽，因为要在一个平面

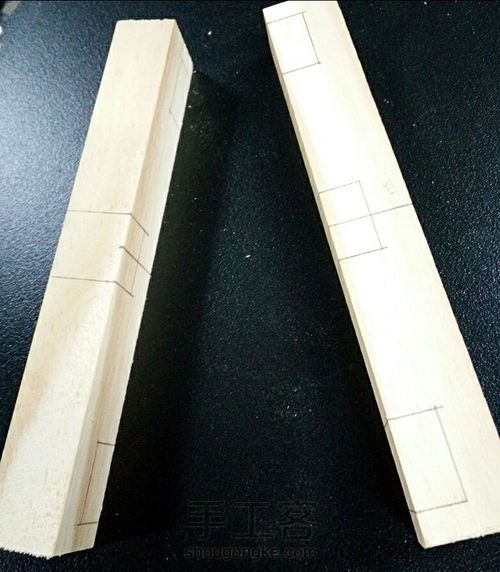

• 第47步：



  画的线，一半一半

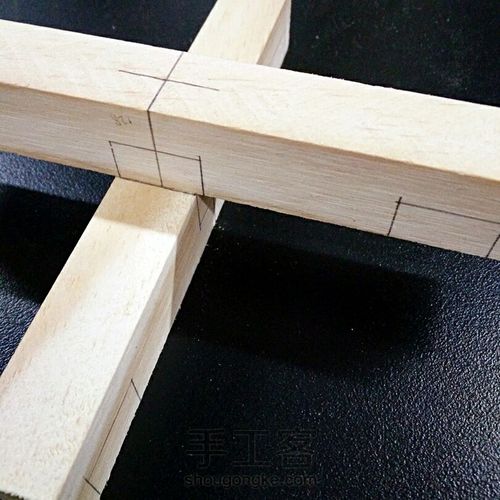

• 第48步：



  结构示意

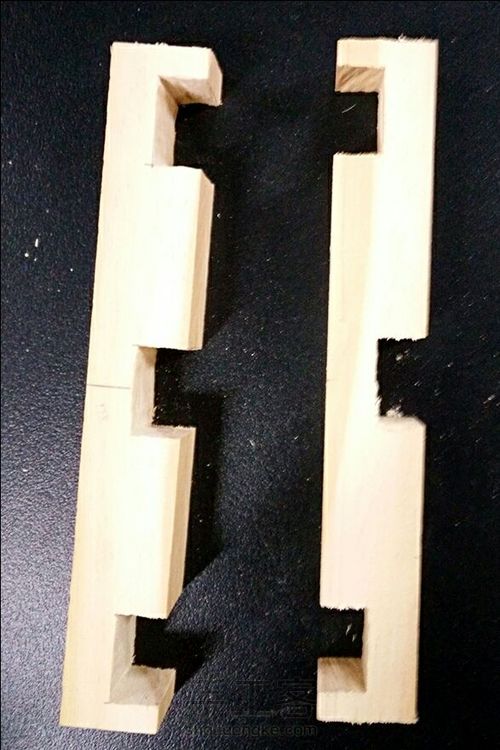

• 第49步：



  中间的十字架结构

• 第50步：



  装

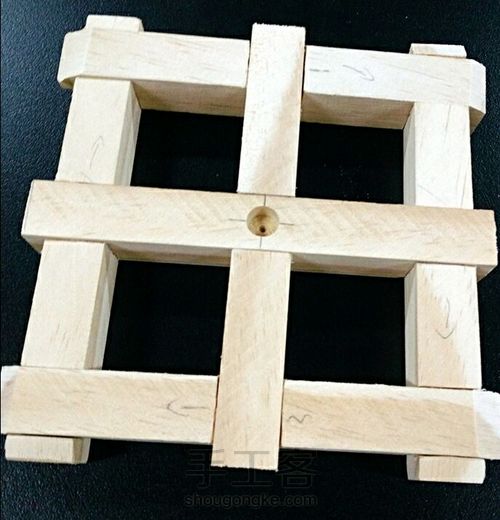

• 第51步：



  装好的十字架，因为上面要装“塔尖”所以开了一个孔

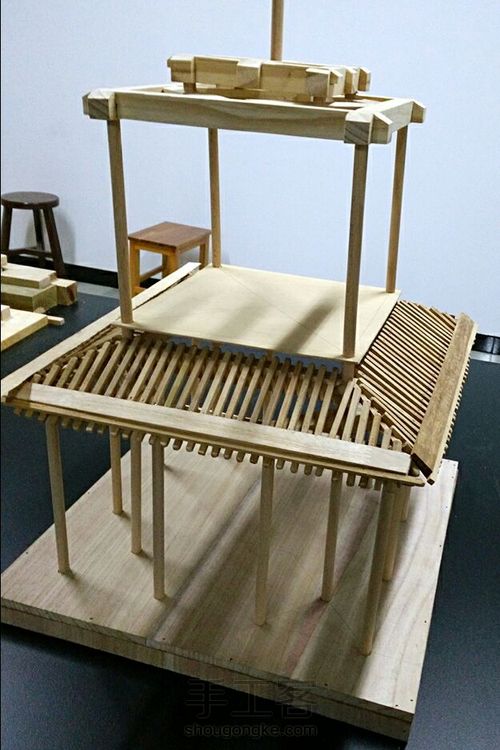

• 第52步：



  看图

• 第53步：



  就是这样子

• 第54步：



  调整屋檐的角度

• 第55步：



  做屋檐时先把四个角钉起来，然后做一个类似于星号的东西，以他们为骨架，其他搭起来会容易一些

• 第56步：

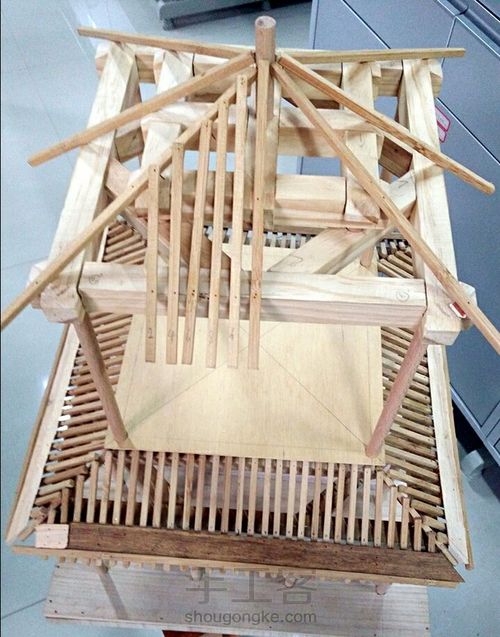

  就是这样

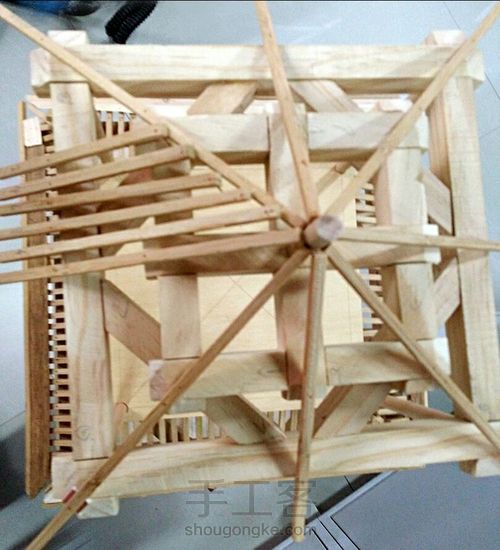

• 第57步：



  注意一层的屋檐要与二层的平行

• 第58步：



  顶层屋檐搭好的样子

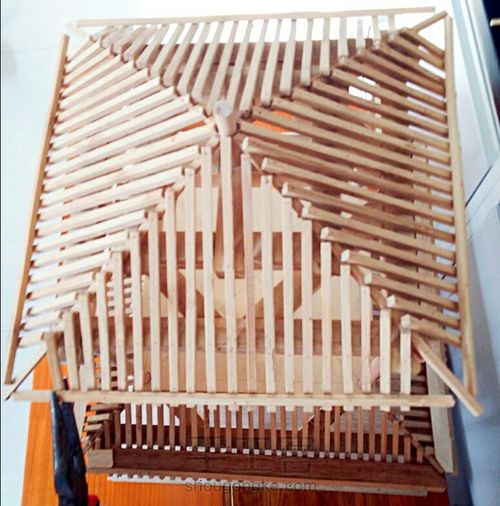

• 第59步：



  定了一个横的，方便第二层

• 第60步：



  要使建筑具有很好的体量感，需要做重檐，共三层

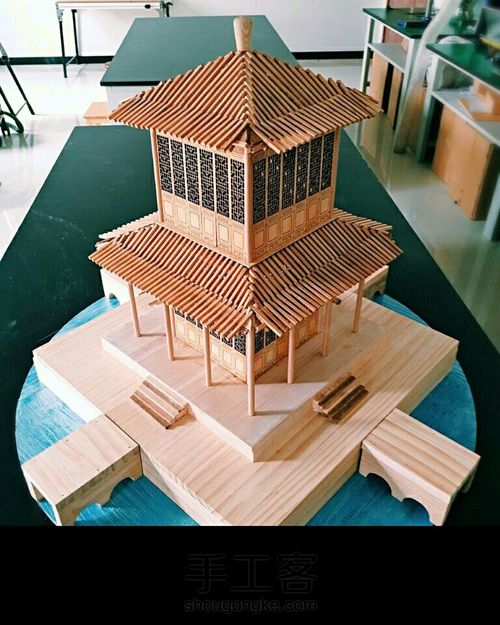

• 第61步：



  一个小阶段的成品图

• 第62步：



  门是定做的，激光打印出来的。后期会继续在完善。喜欢的话，就点个赞吧！蟹蟹

有点懒，后期回继续完善，完善完了之后会发一个详细的
