服装衬衫打版进阶系列教程第二话 超详细过程袖子和配件绘制

• 第1步：

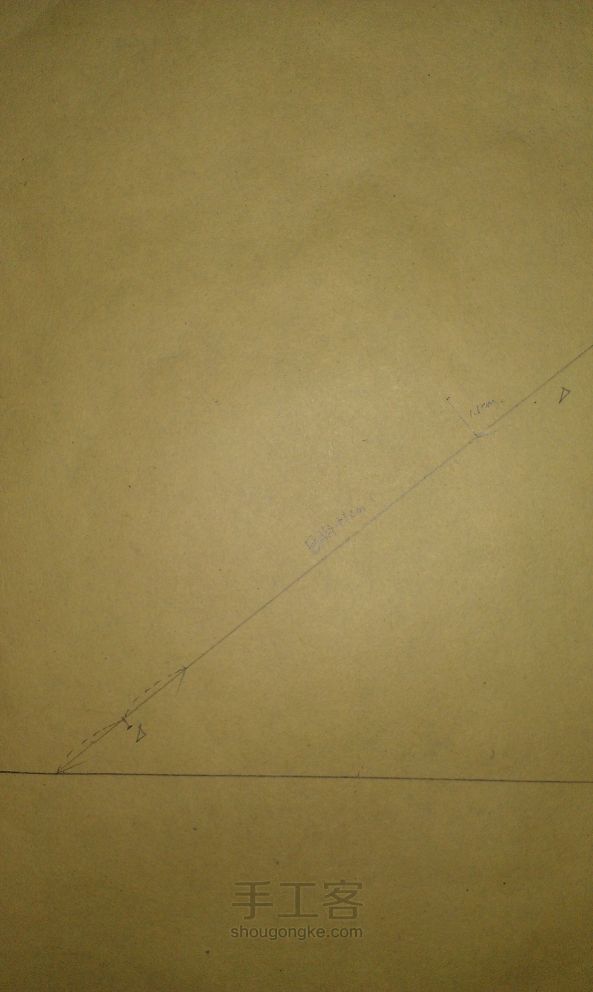

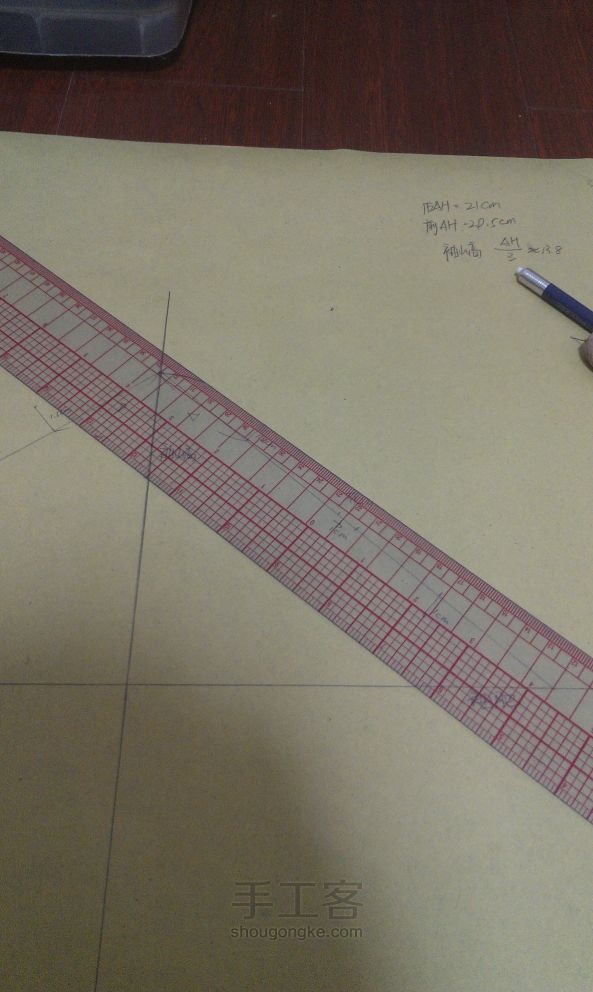

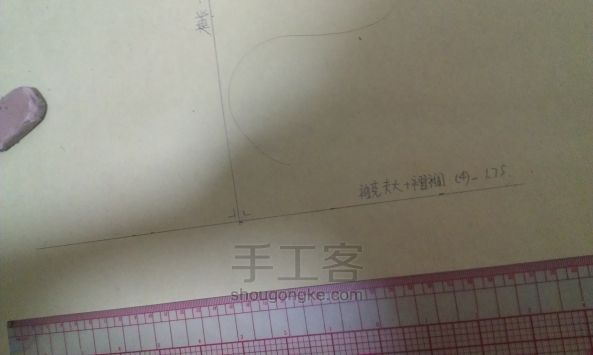

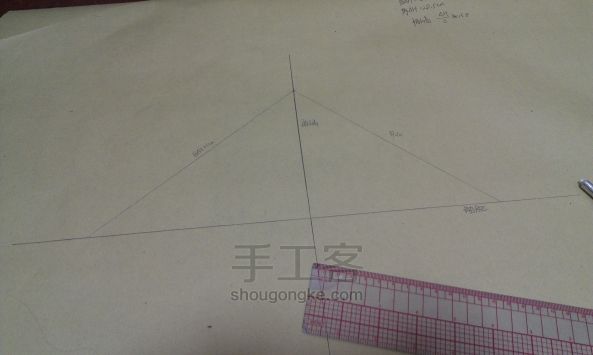

  先画一个直角十字。横向是袖肥。垂线为袖长，上端为袖山高，袖山高为AH/3,在绘制前要先量出前一个教程的袖笼曲线的长度。为前AH和后AH。定出袖山高之后，分别以前面量出的长度在袖肥上截取点

• 第2步：

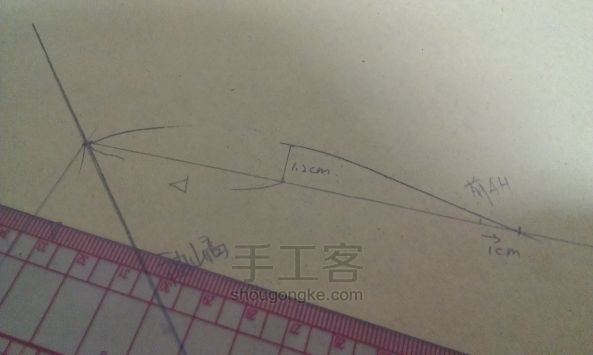

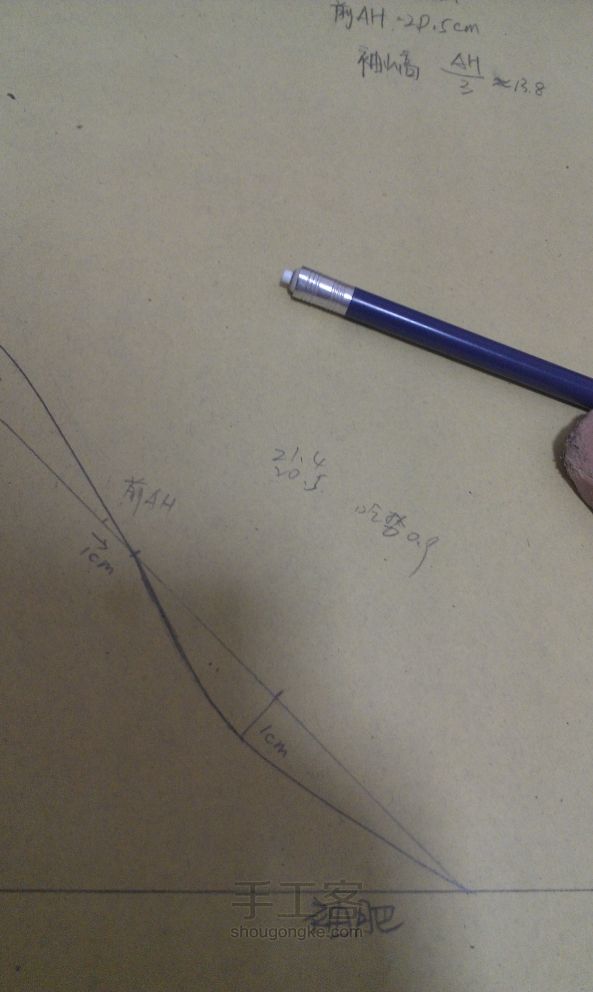

  如图，将前AH的长度等分四等分，第一个点向上垂直1.2CM，第二个点向右移1CM，第三个点向下1CM

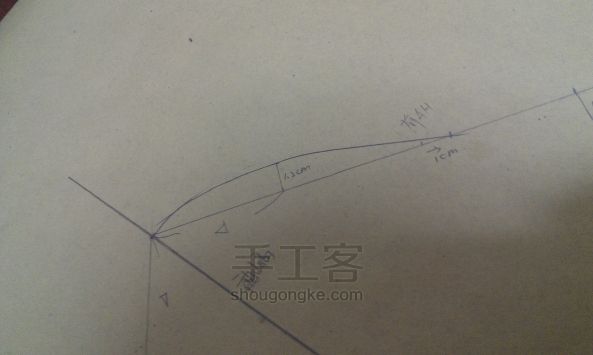

• 第3步：

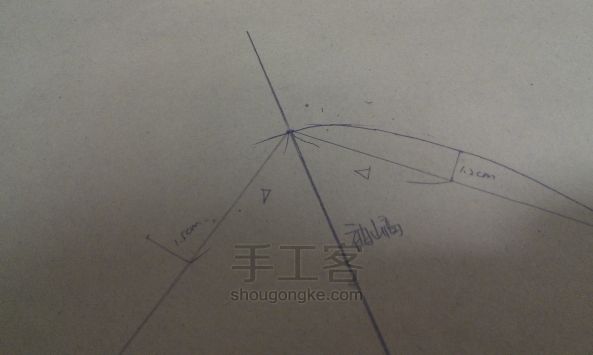

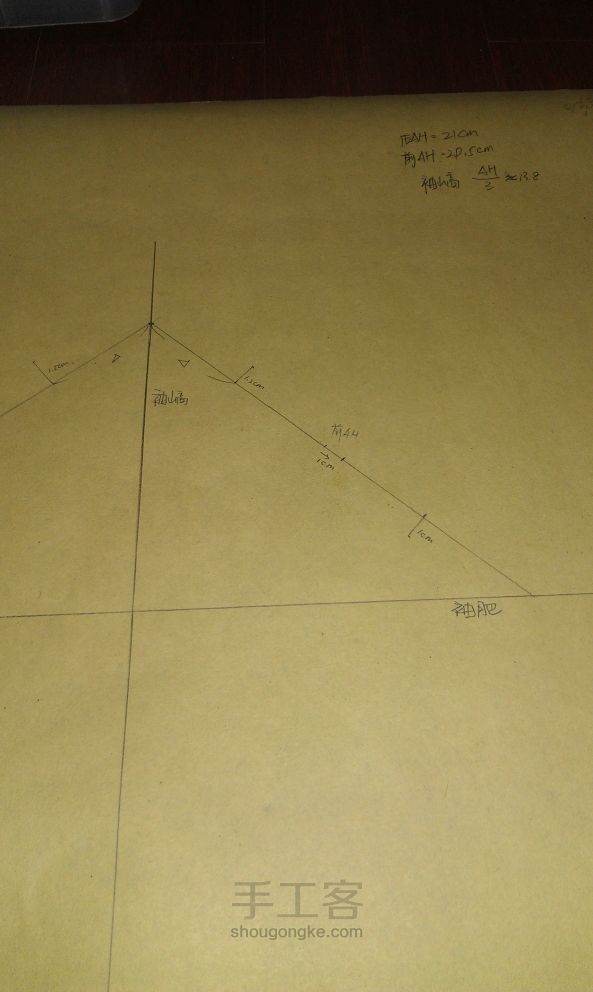

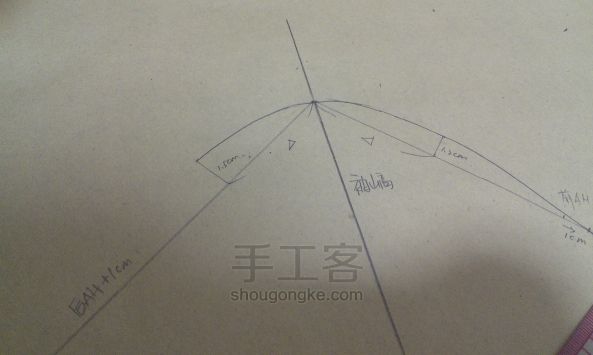

  前AH四等分的量在斜线的上下分别截取，上端的点向上1.5CM。下端的点再取中点，向下0.3CM

• 第4步：

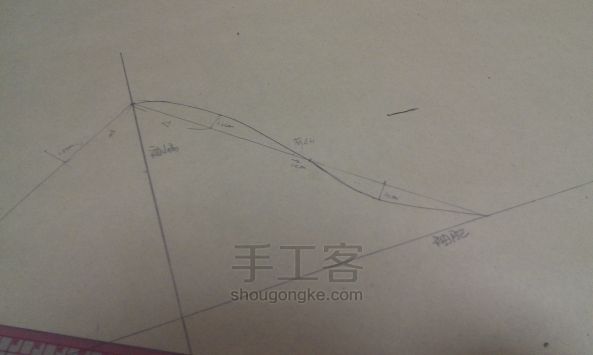

  开始绘制曲线

• 第5步：



• 第6步：



• 第7步：



• 第8步：



• 第9步：



• 第10步：



  基本绘制完毕，现在来校对下吃势。（两片拼缝时，有一片根据人体需求，会比另一片长一点，这长出来的部分就叫吃势。）

• 第11步：



  量出曲线的长度减去前AH，就是吃势

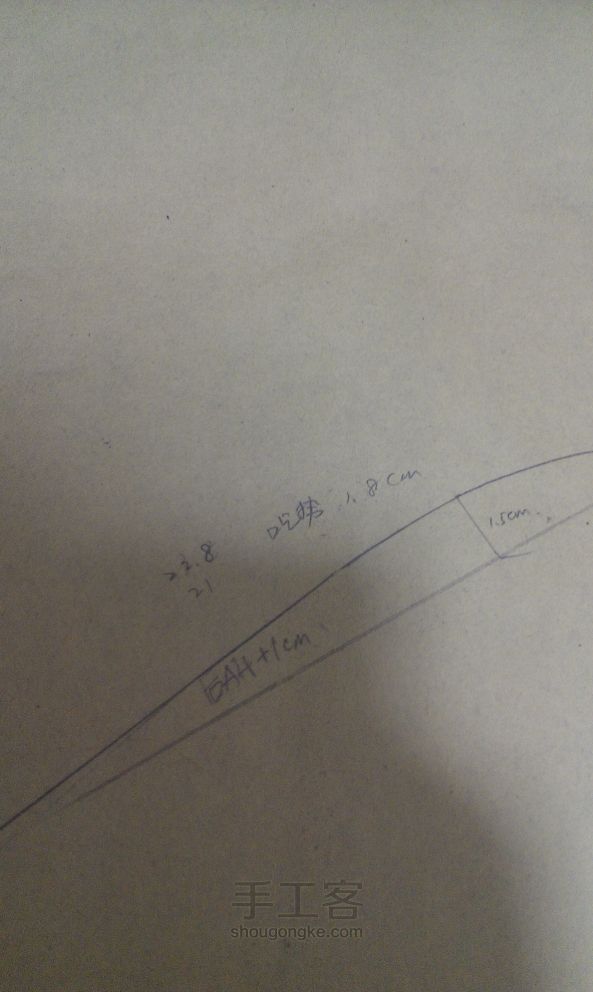

• 第12步：



  这里是展示当吃势不对时的处理办法。。1.8的吃势明显太多。需要改小

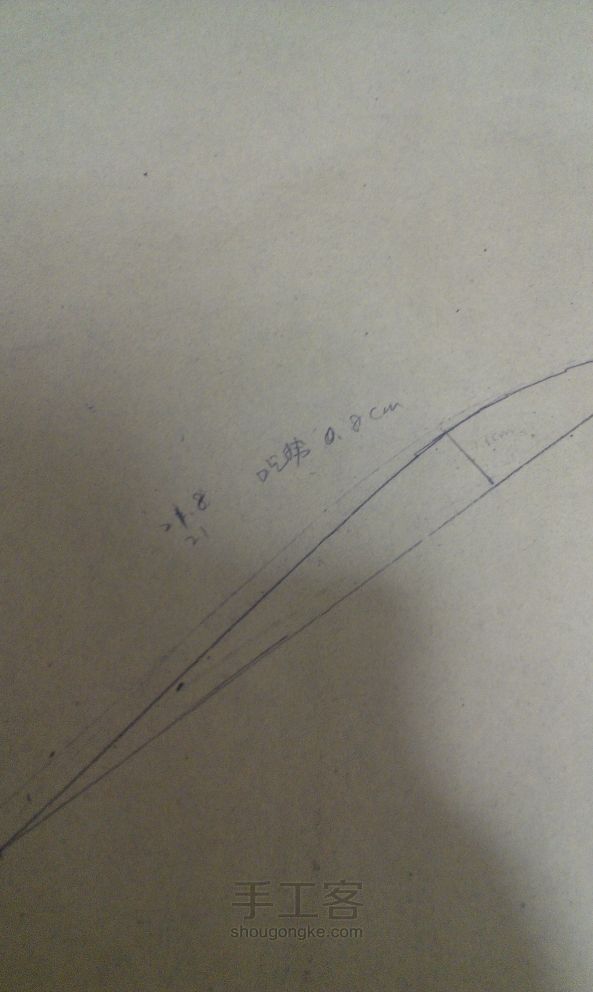

• 第13步：

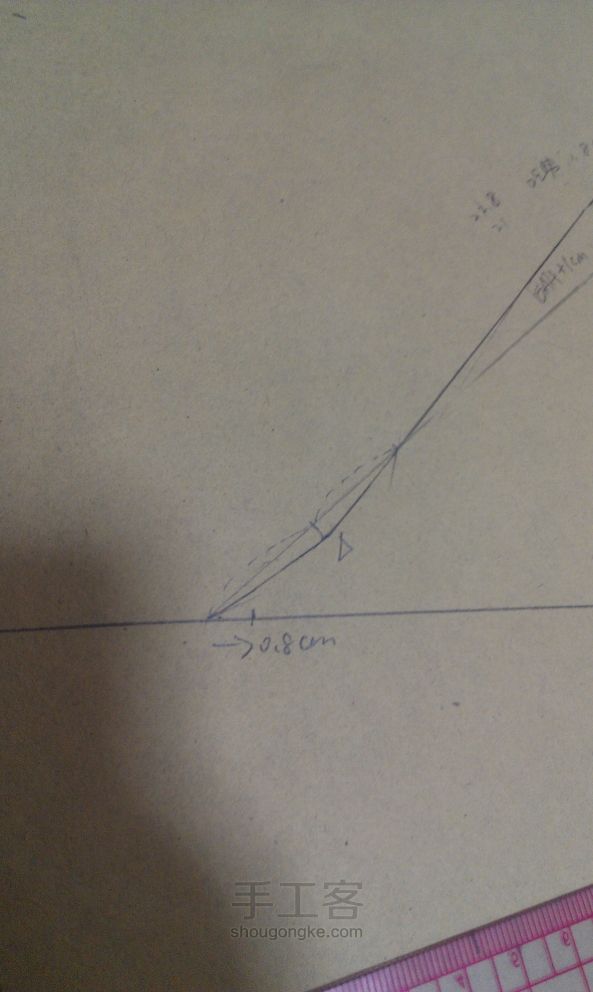

  将袖肥点向内移 0.8

• 第14步：

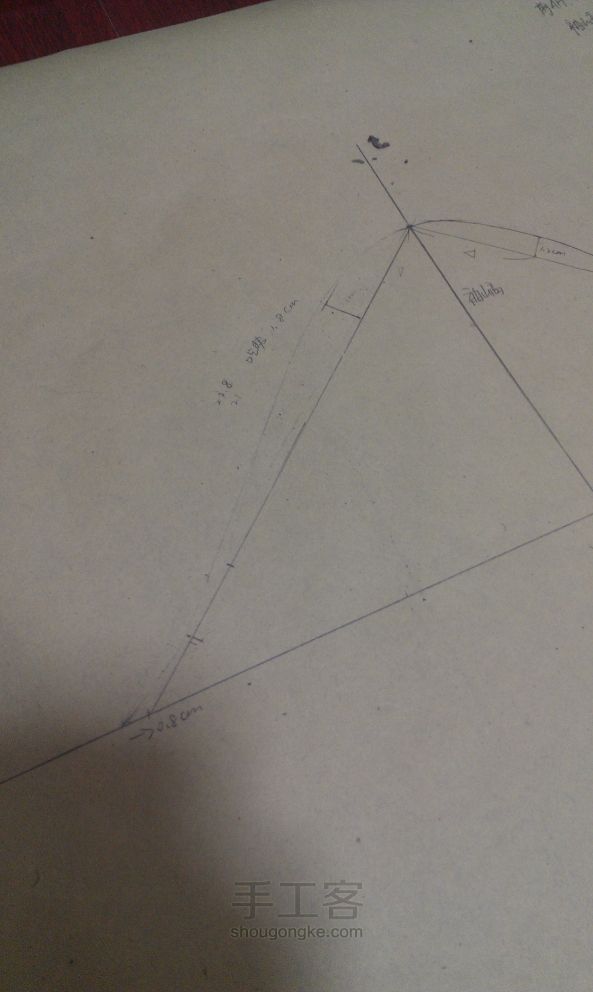

  连接袖山高点。重新绘制曲线

• 第15步：



  校对完成~

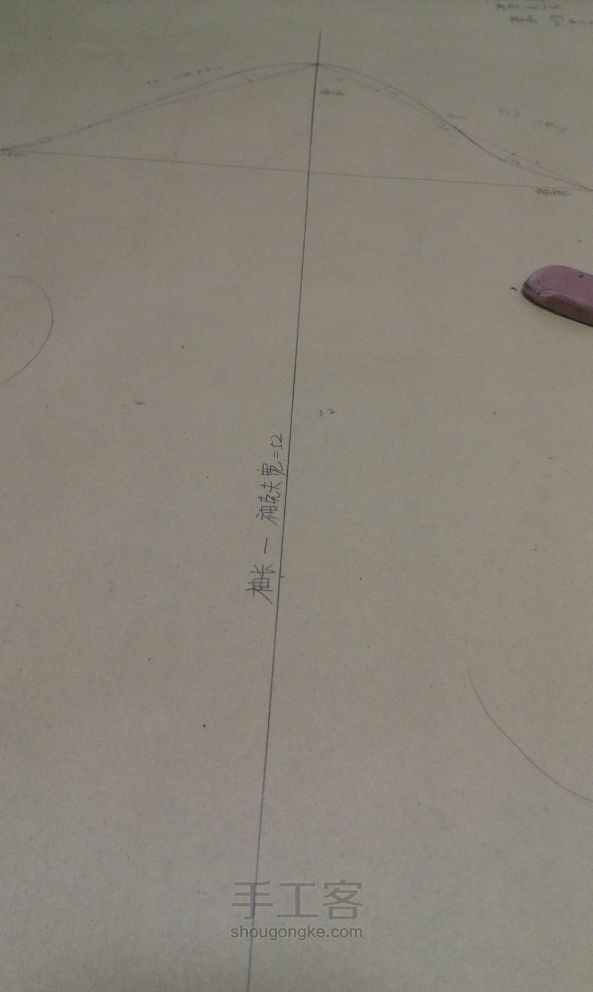

• 第16步：



  画出袖长

• 第17步：



  袖口

• 第18步：



  连接两个点

• 第19步：

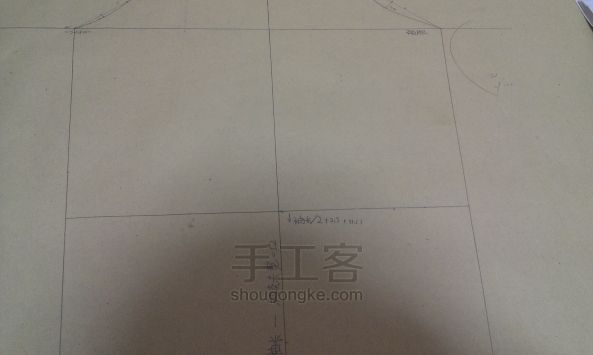

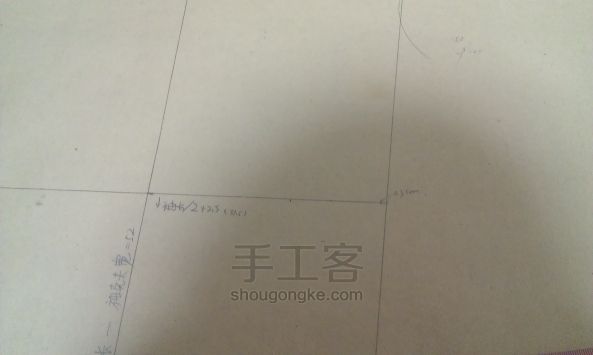

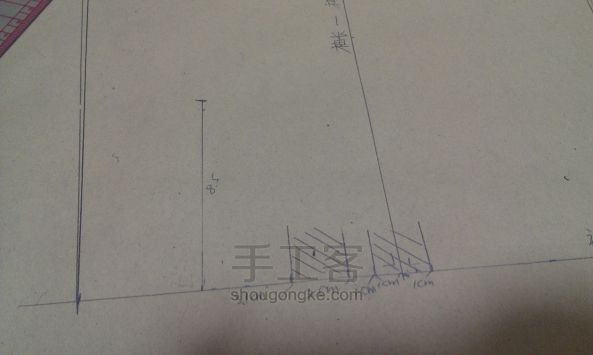

  袖长/2+2.5 为肘点 拼缝向内收0.3

• 第20步：



• 第21步：

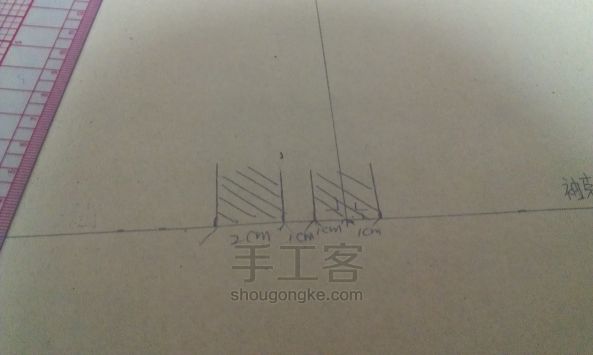

  绘制出第一个褶

• 第22步：

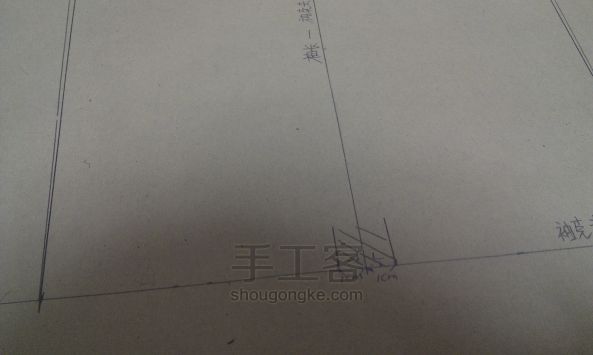

  第二个

• 第23步：



  如图

• 第24步：

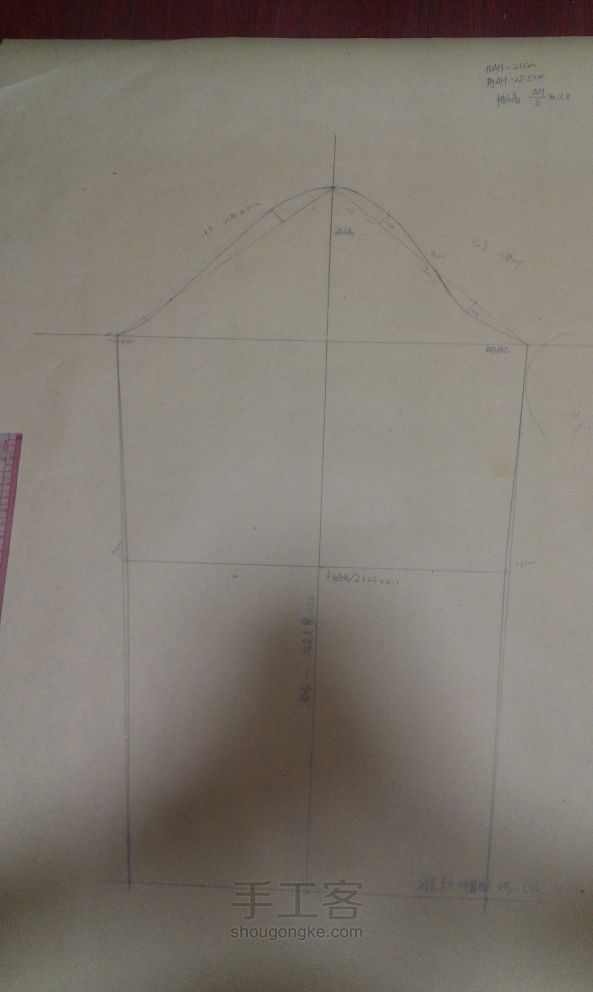

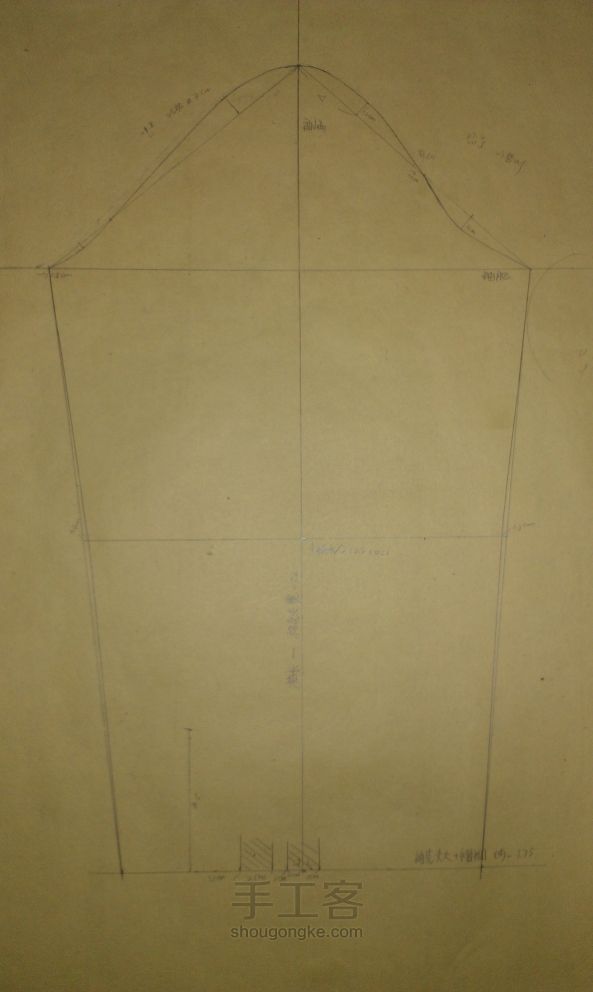

  袖子画好咯

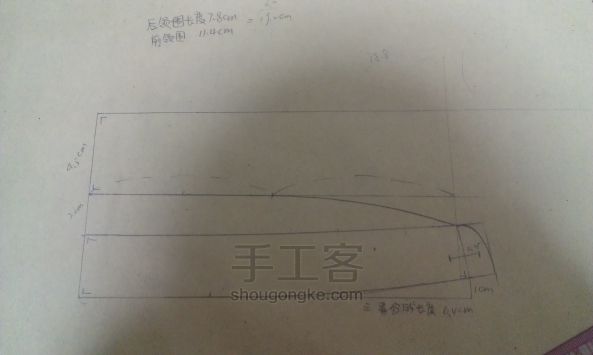

• 第25步：

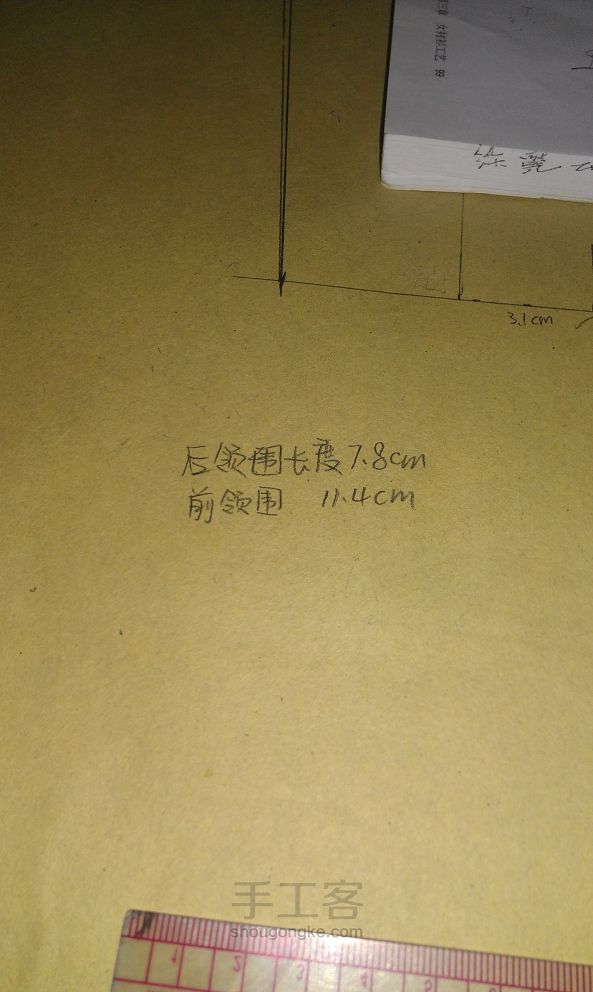

  量出后领圈和前领圈的长度

• 第26步：

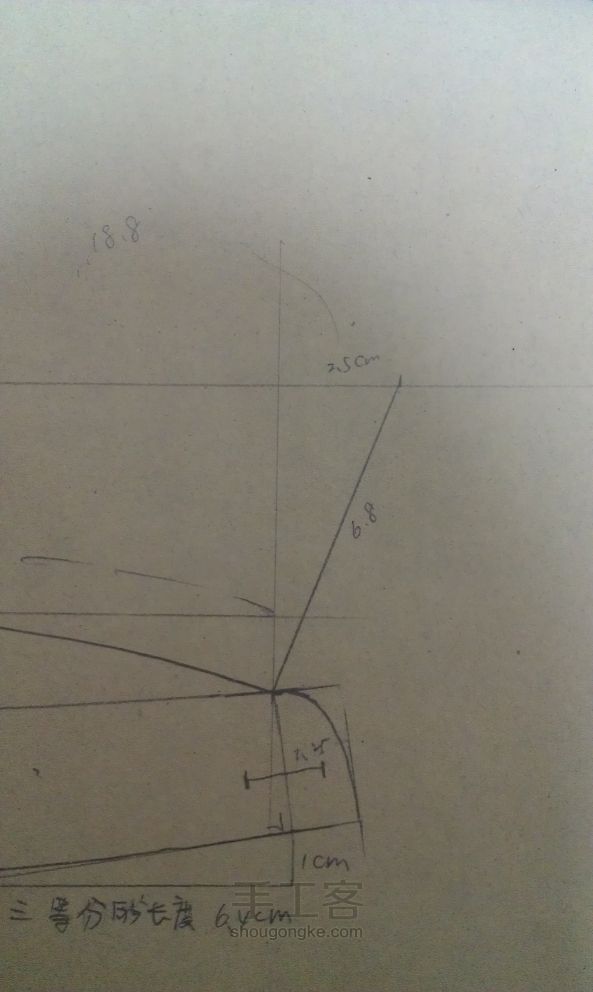

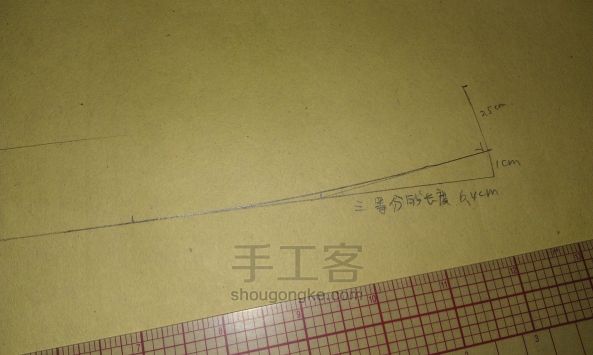

  画出两者综合的直线，三等分

• 第27步：



  如图绘制

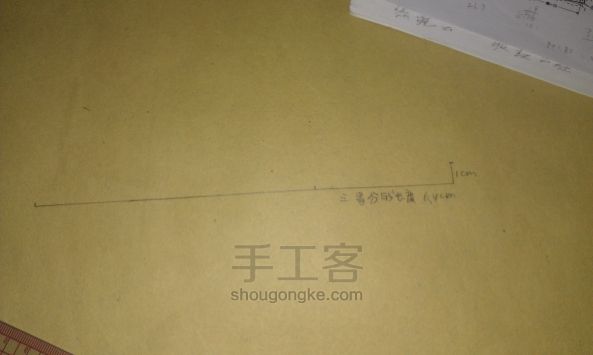

• 第28步：



  向外延生1.25CM

• 第29步：



  如图

• 第30步：

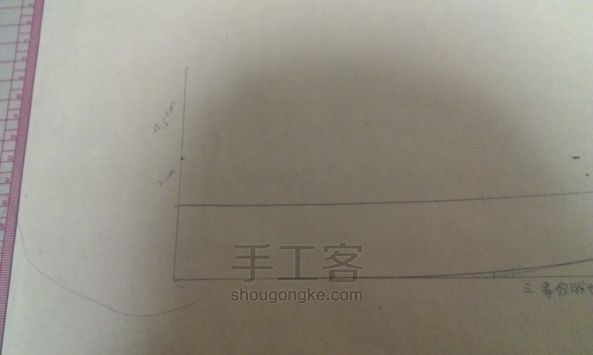

  领座后中的数据是3CM

• 第31步：

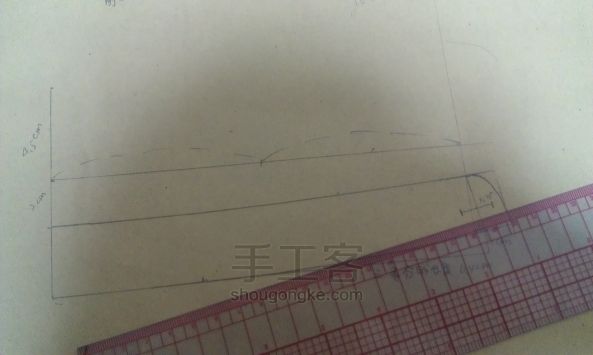

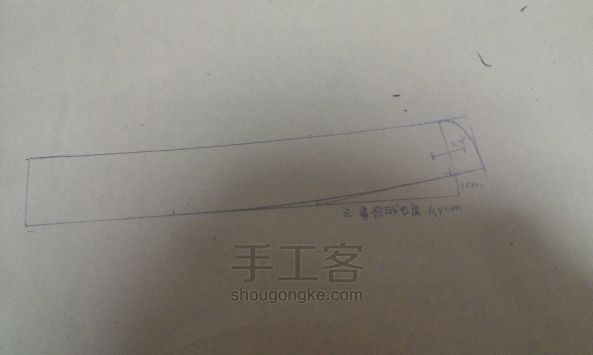

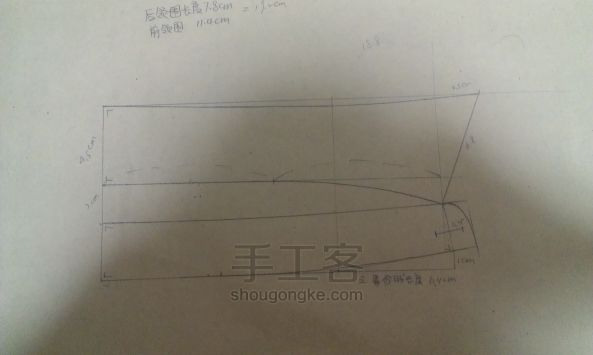

  接下来绘制领面，延长2CM的垂线。二等分

• 第32步：

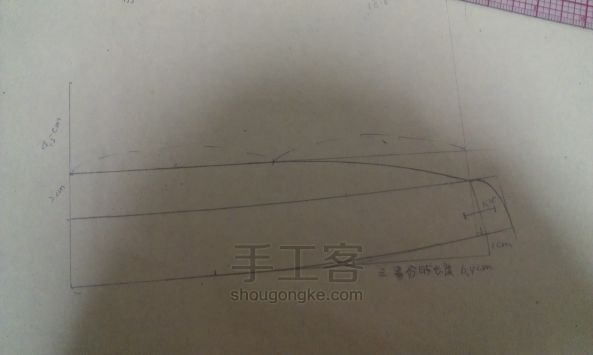

  绘制曲线

• 第33步：



  画出领面上端

• 第34步：



  看图吧

• 第35步：



• 第36步：

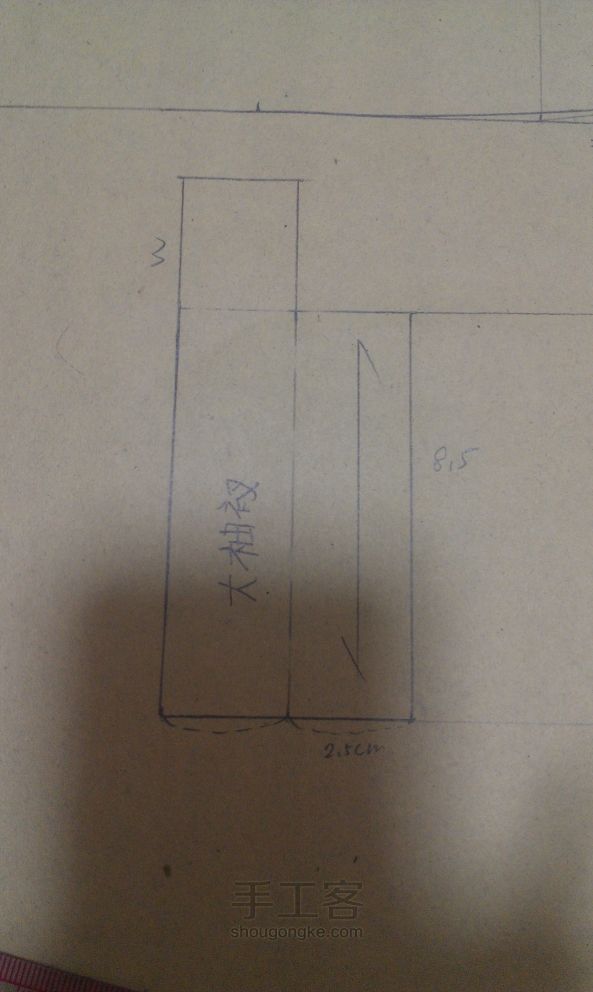

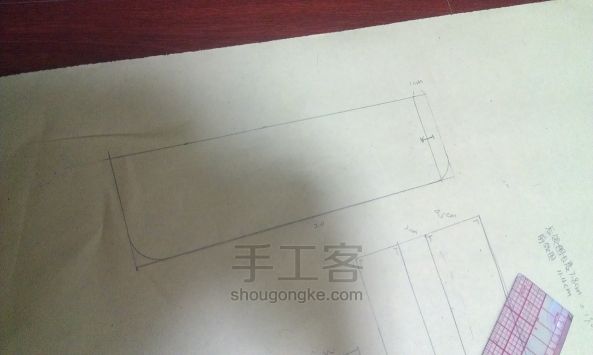

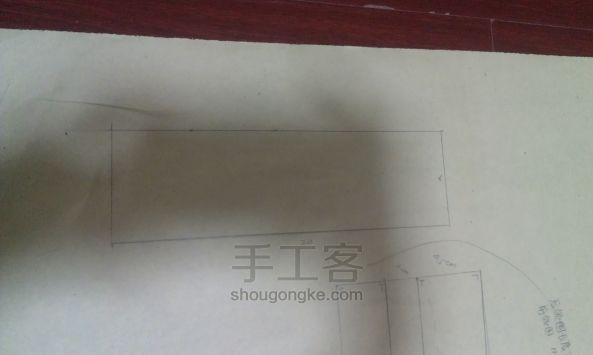

  按照图中尺寸绘制

• 第37步：



• 第38步：

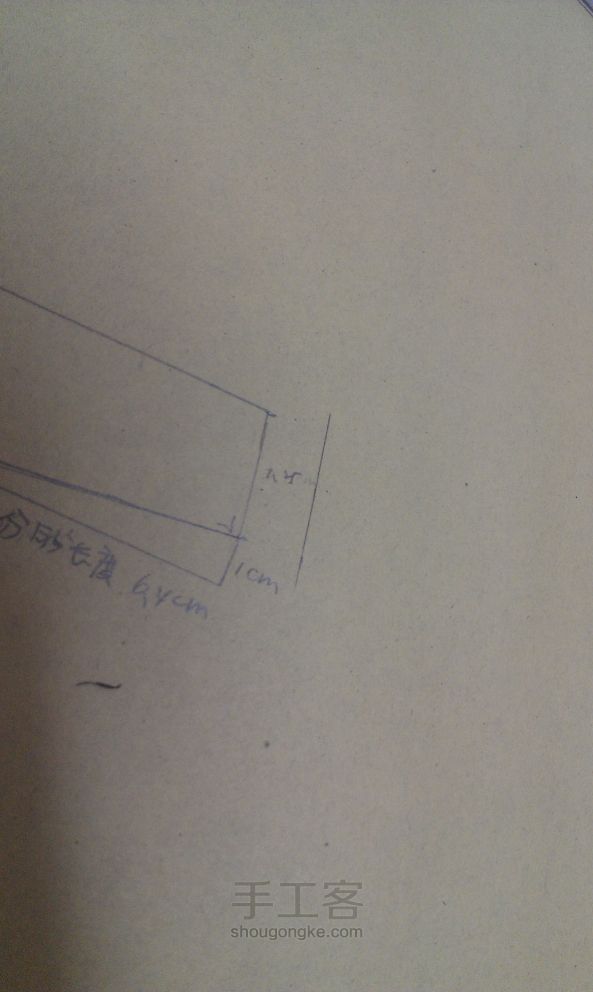

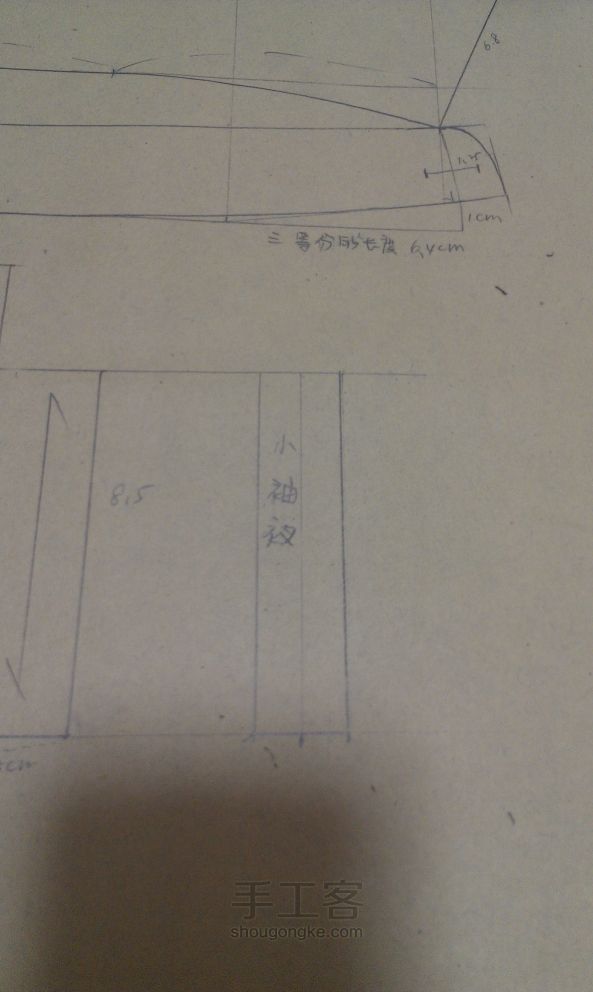

  袖子的袖口是20CM

• 第39步：

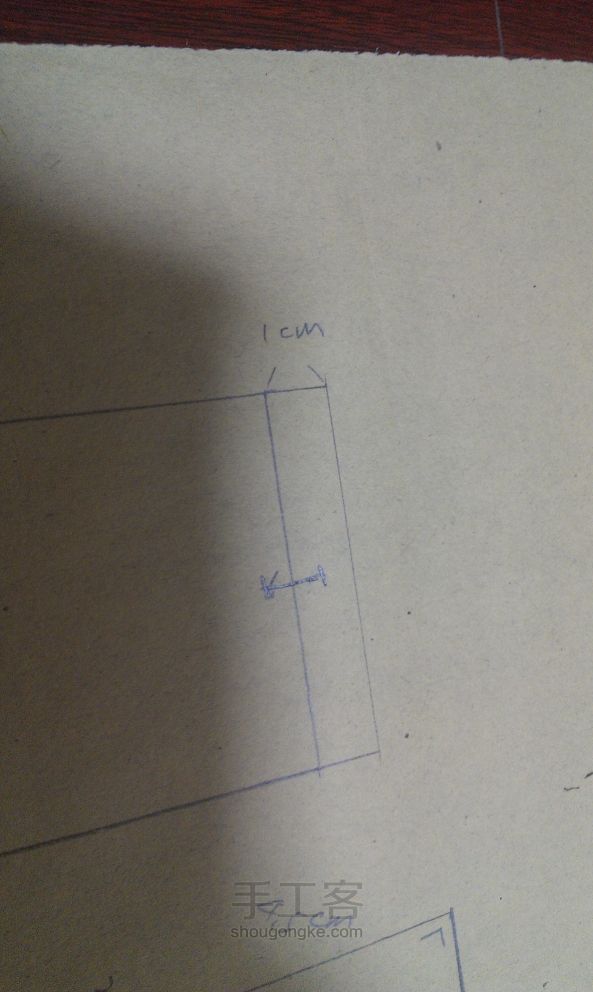

  放出1CM的量

• 第40步：

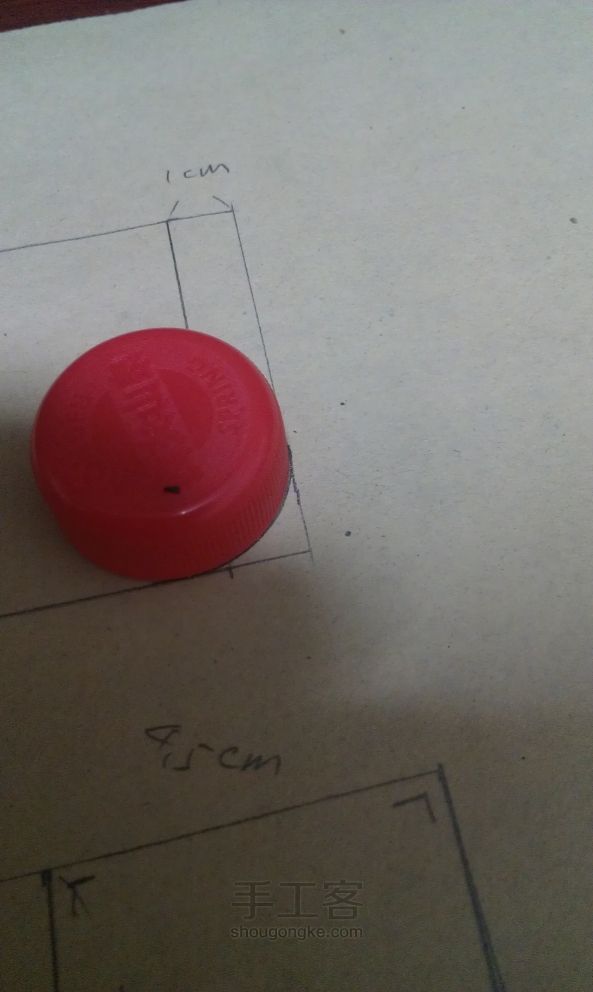

  运用瓶盖来完成弧线

• 第41步：



  画好啦

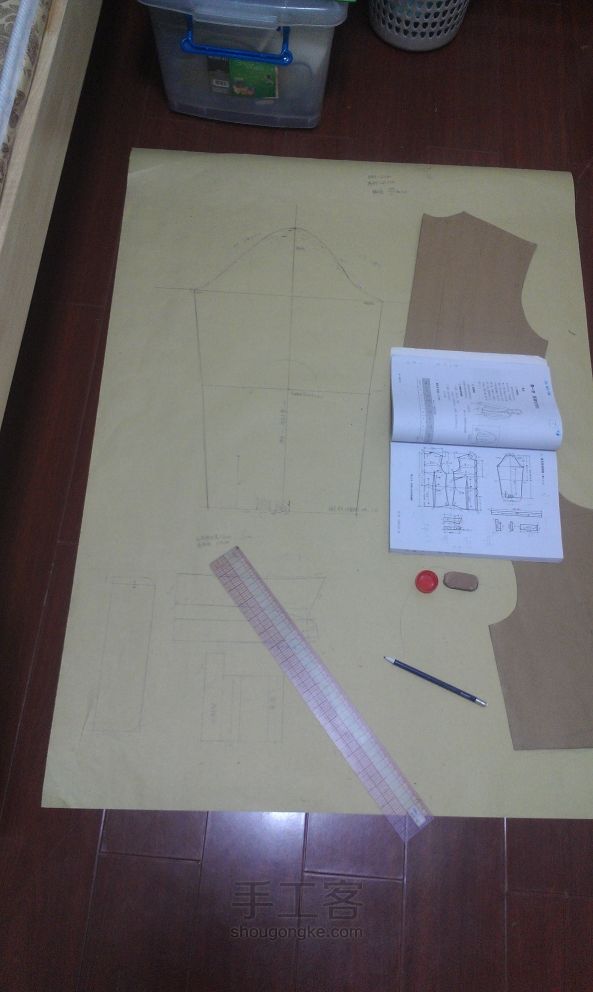

• 第42步：



  大合影，是不是很棒~

• 第43步：

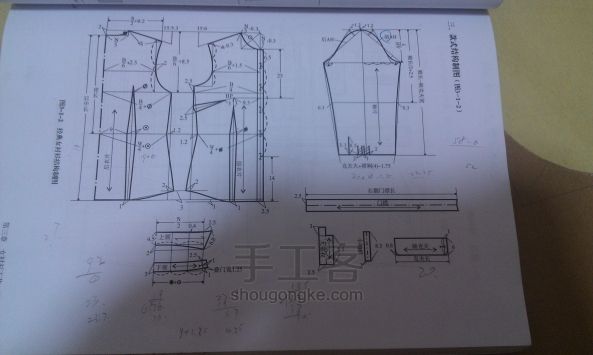

  参考结构图

• 第44步：

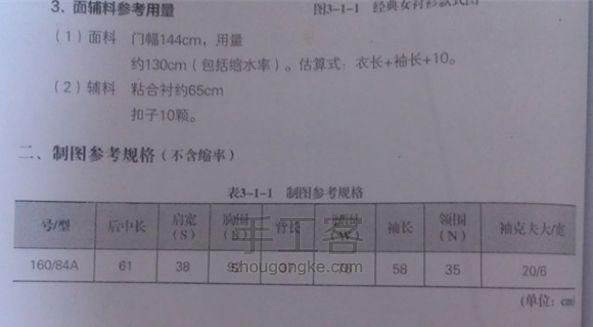

  数据

其实这个教程需要有一定的服装知识才能看得懂，说实话，，自己也是半桶水，不然早就年薪十万了呢，，这次的教程亲们先将就一段时间。。对于服装的一些术语，还有其他的知识会后期补充，努力做好的~~大家一起加油哦~
