服装打版进阶系列教程 超详细过程衬衫版型绘制第一话

• 第1步：



• 第2步：

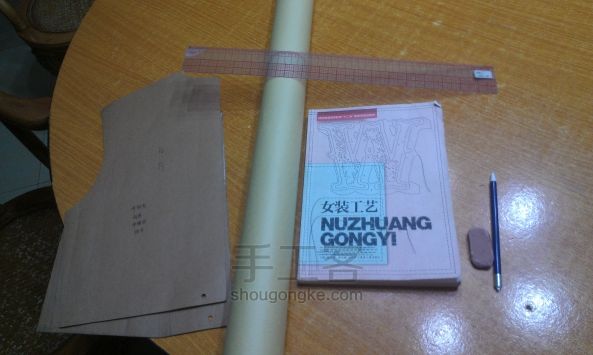

  准备好材料

• 第3步：

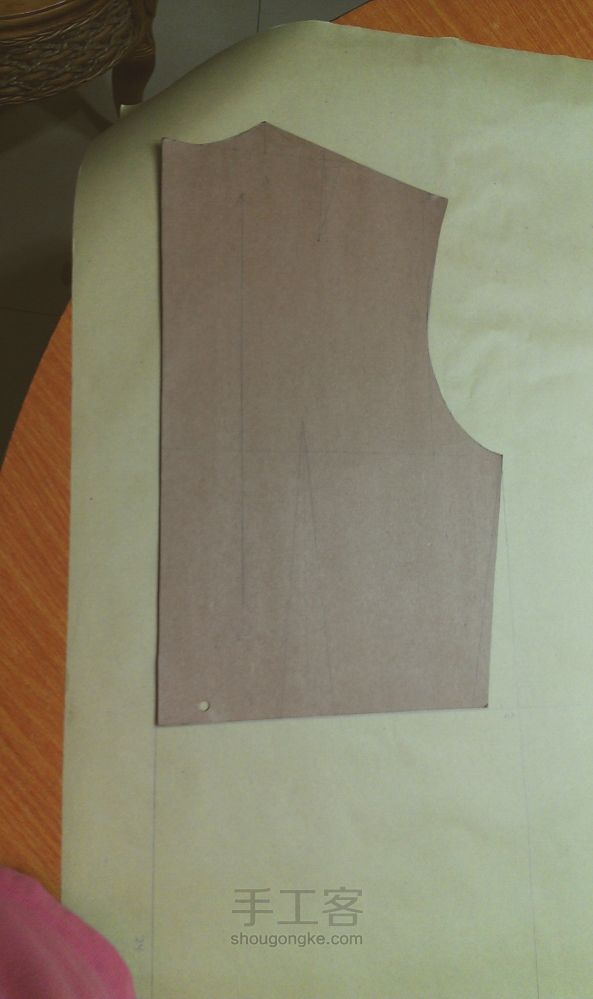

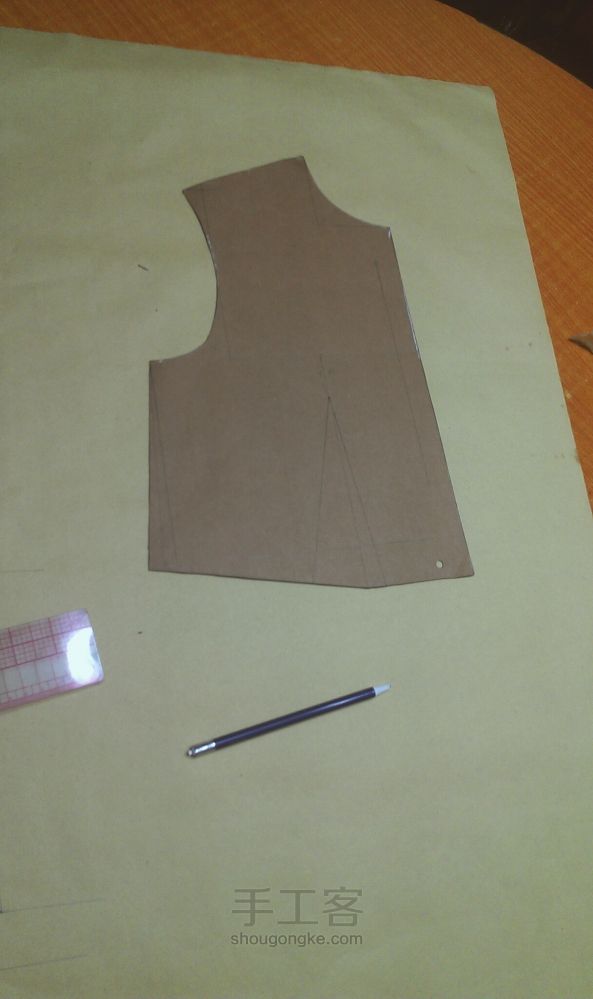

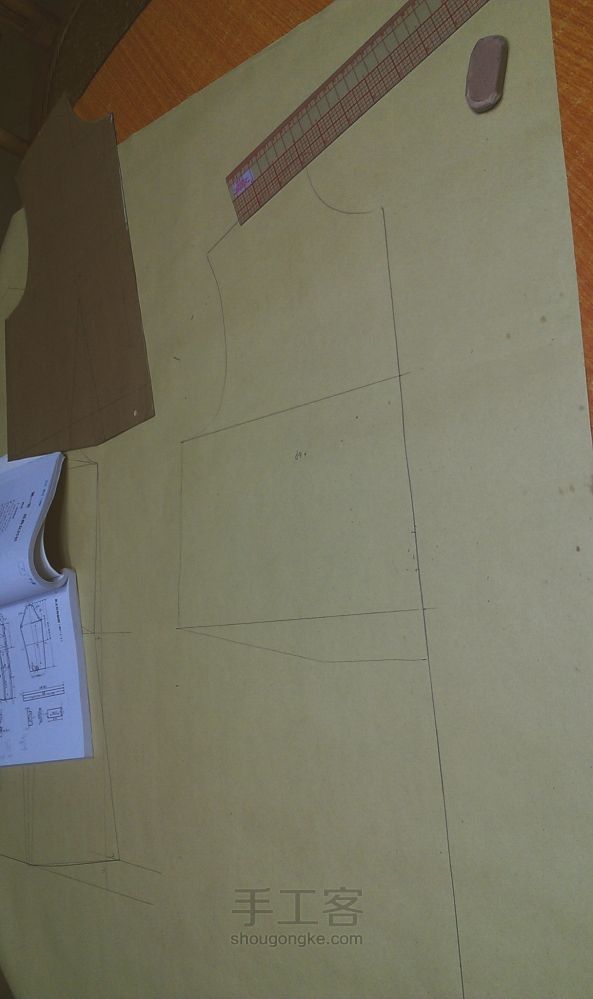

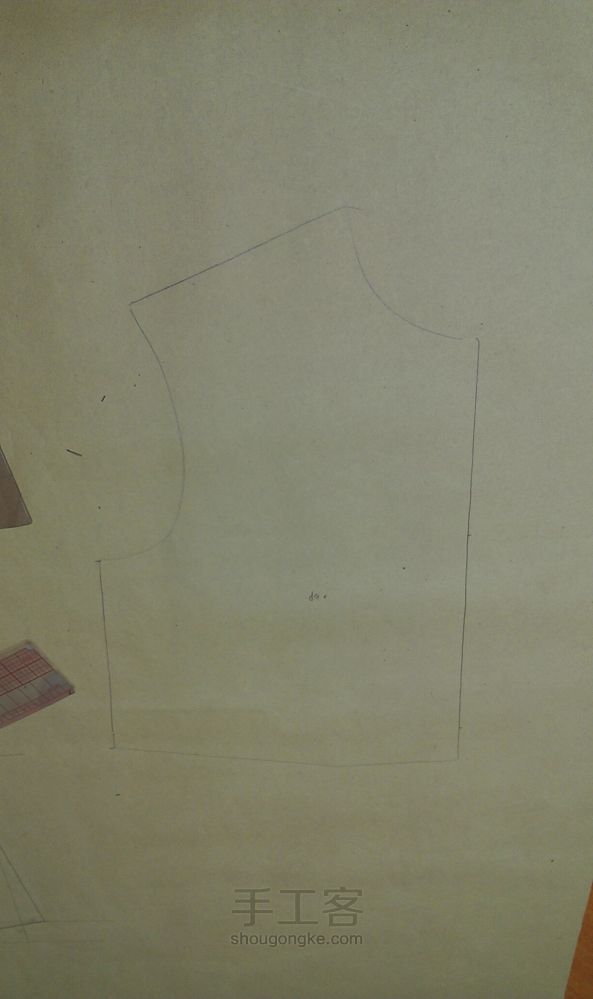

  先描下原型衣片的后片

• 第4步：

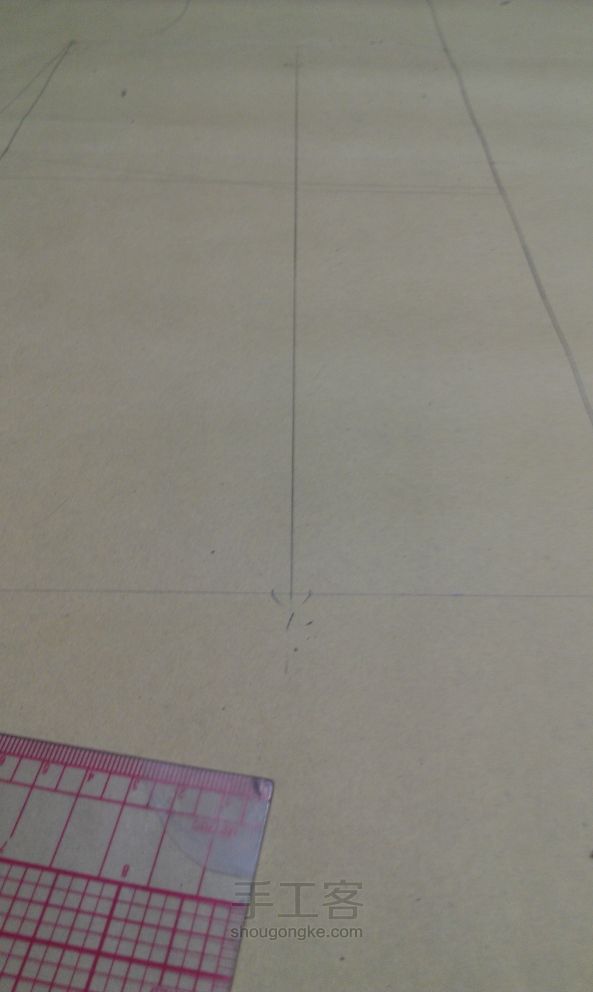

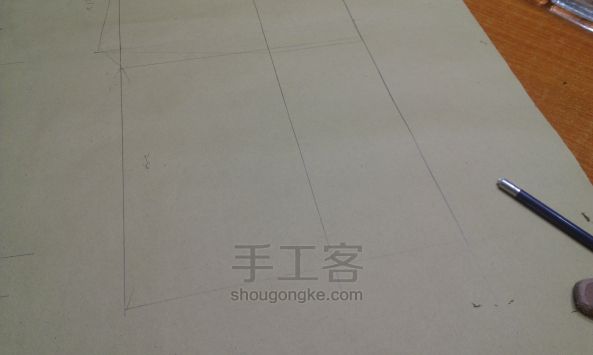

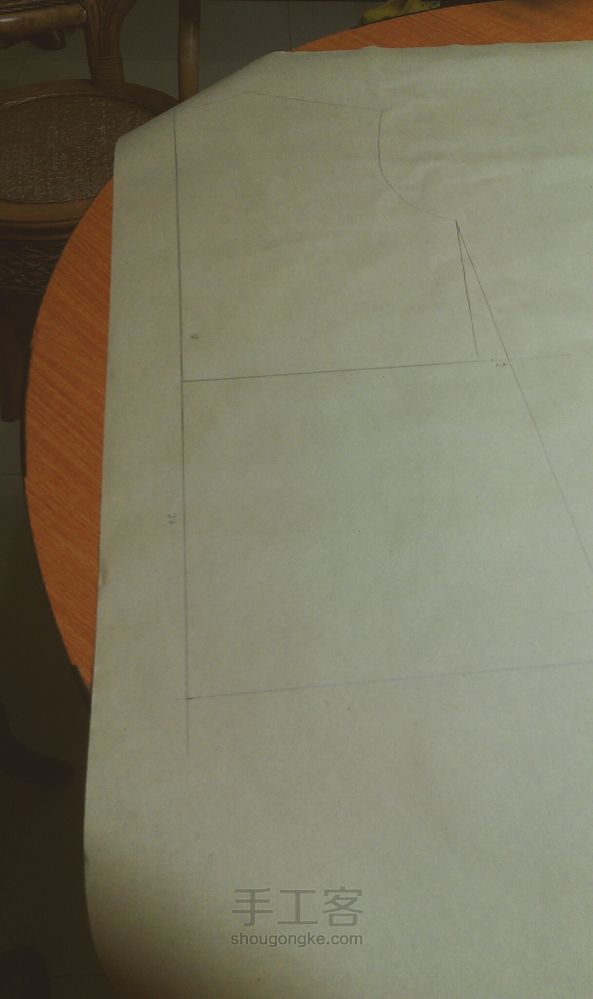

  延长后中线。也就是那条直线，后中长是61，因此要延长24CM。另一边过袖笼点作直线。如图画长方形

• 第5步：

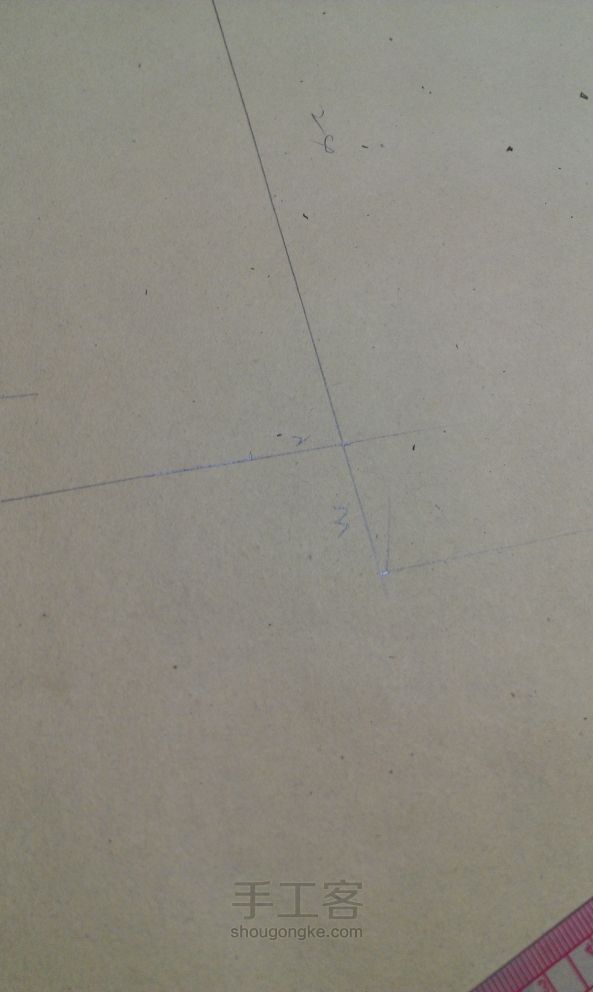

  在右下角绘制如图

• 第6步：

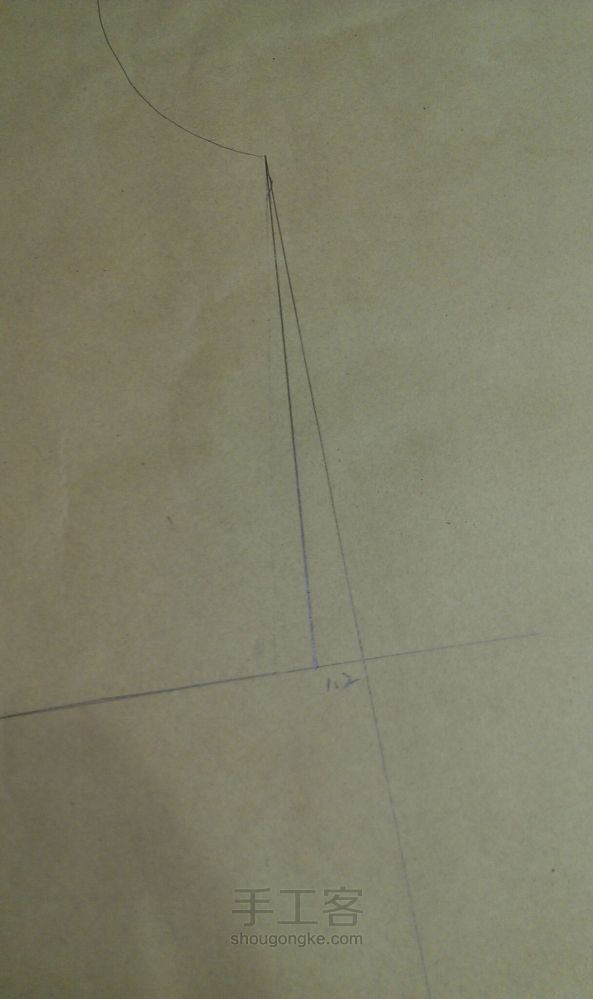

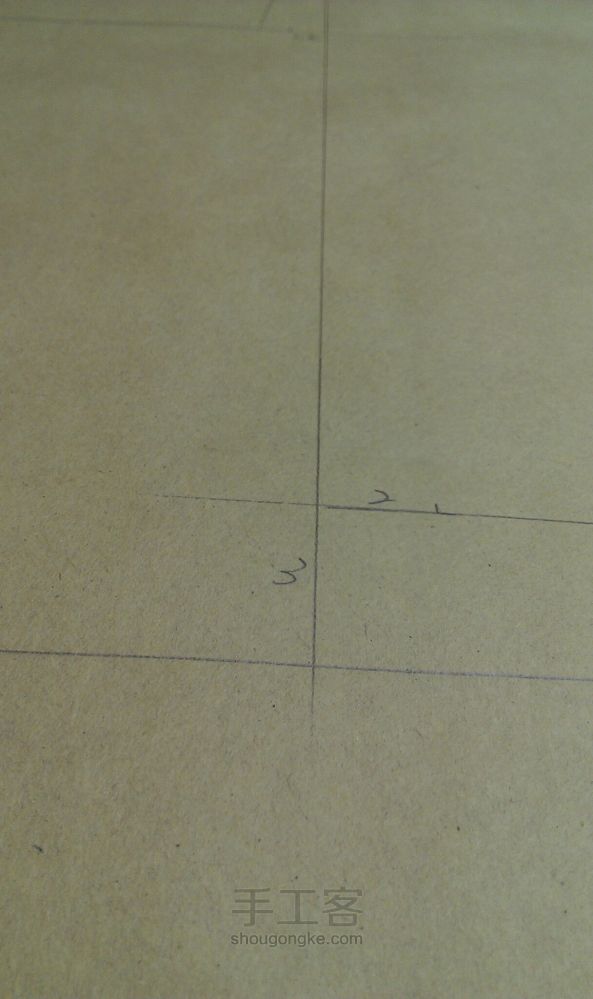

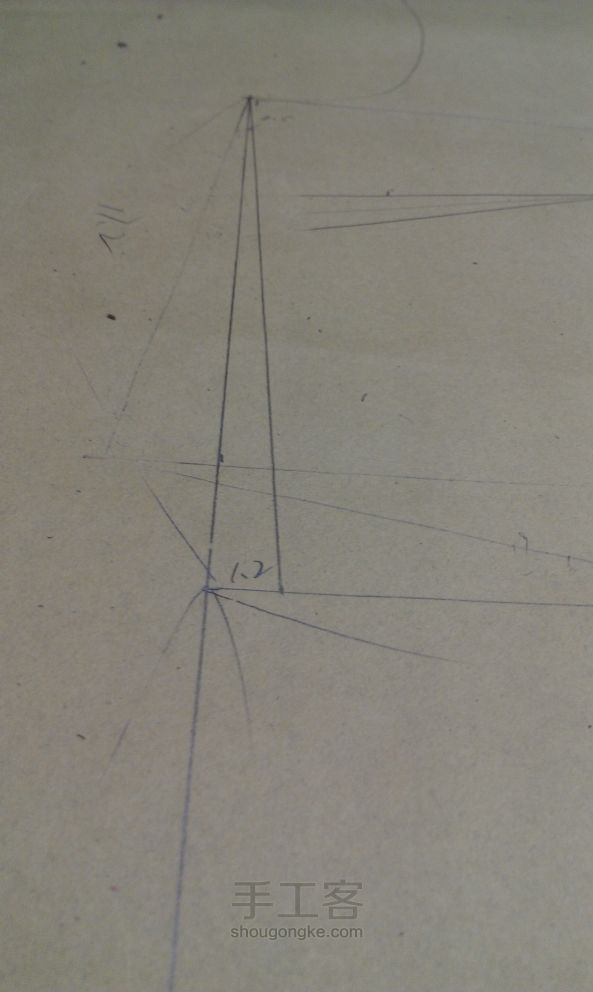

  在腰线右侧取1.2CM的点

• 第7步：



  擦掉多余的线条

• 第8步：

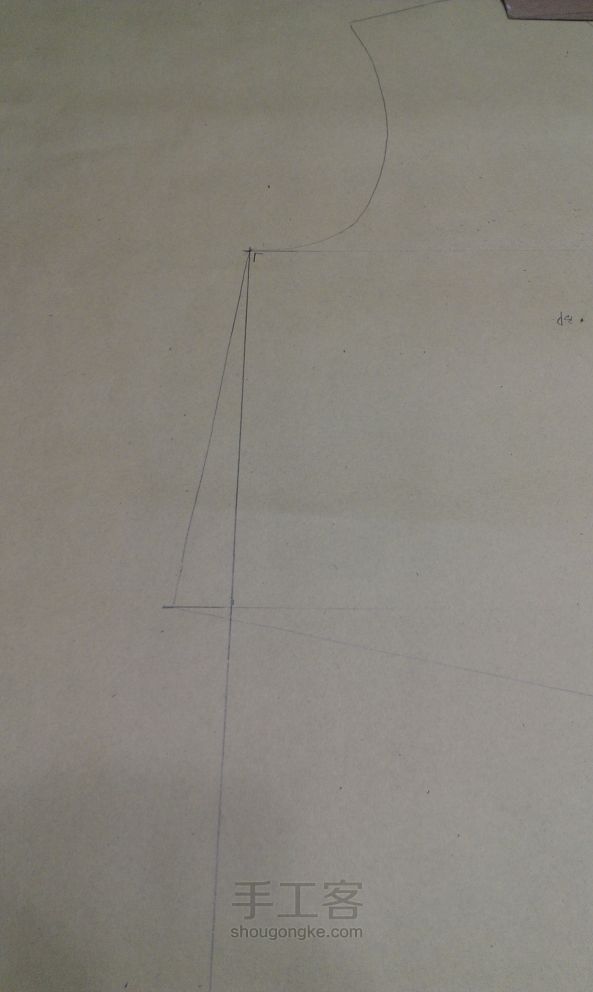

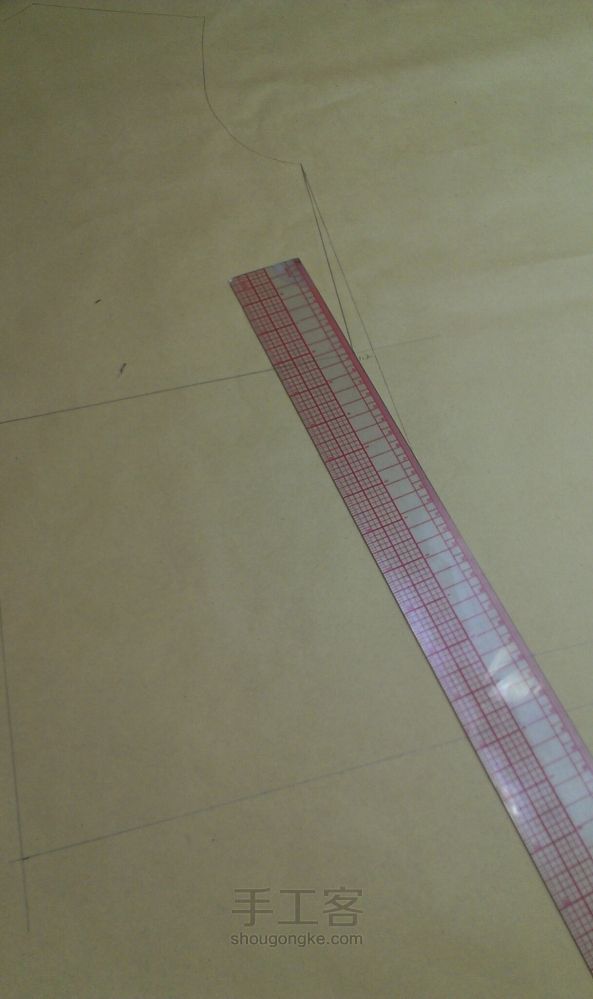

  连接两个点

• 第9步：

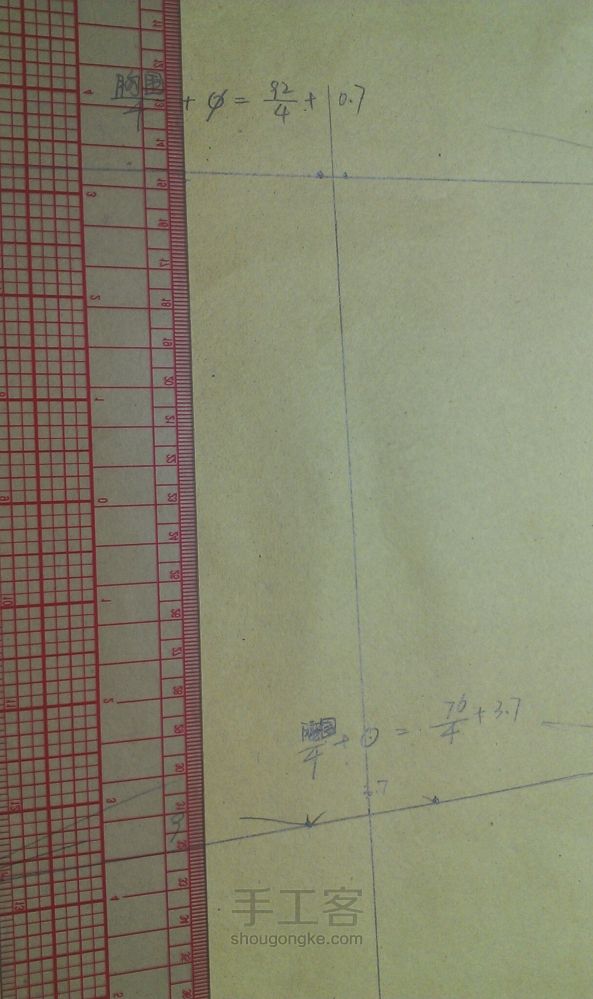

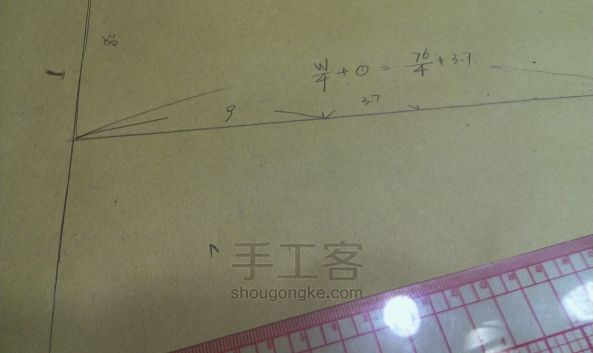

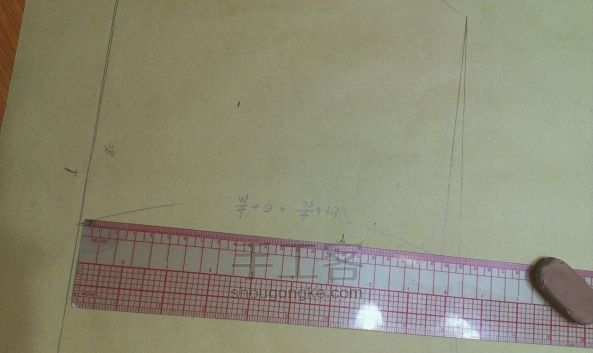

  接下来要确定省量。从1.2那个点开始量量出的长度等于腰围量/4+省量

• 第10步：



  如图确定出省道的位置

• 第11步：



  画线

• 第12步：

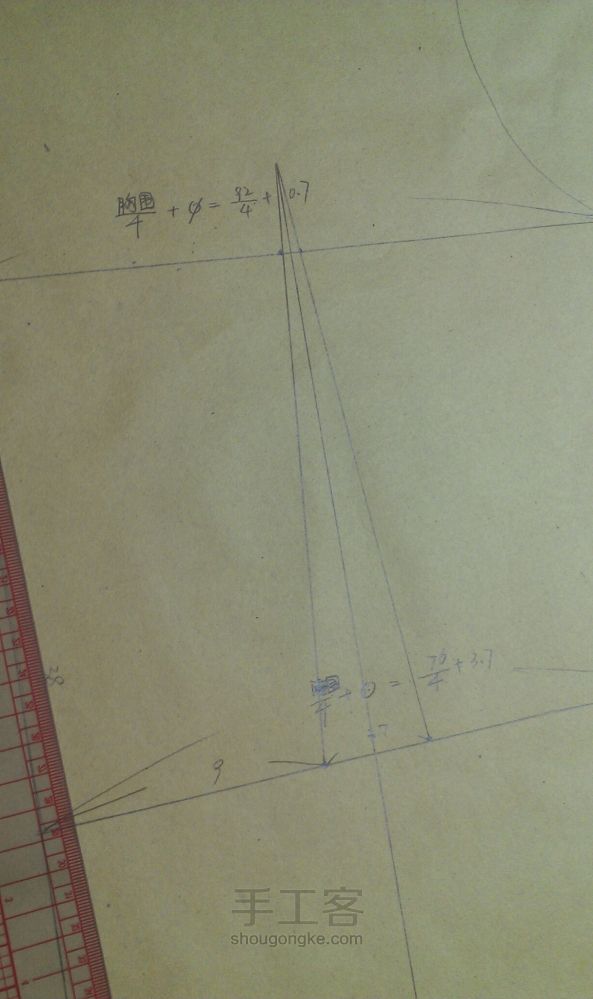

  胸围上的省道也是同样的计算方式~~大约是0.7

• 第13步：



  看图看图~

• 第14步：



  下摆处的省是1CM

• 第15步：

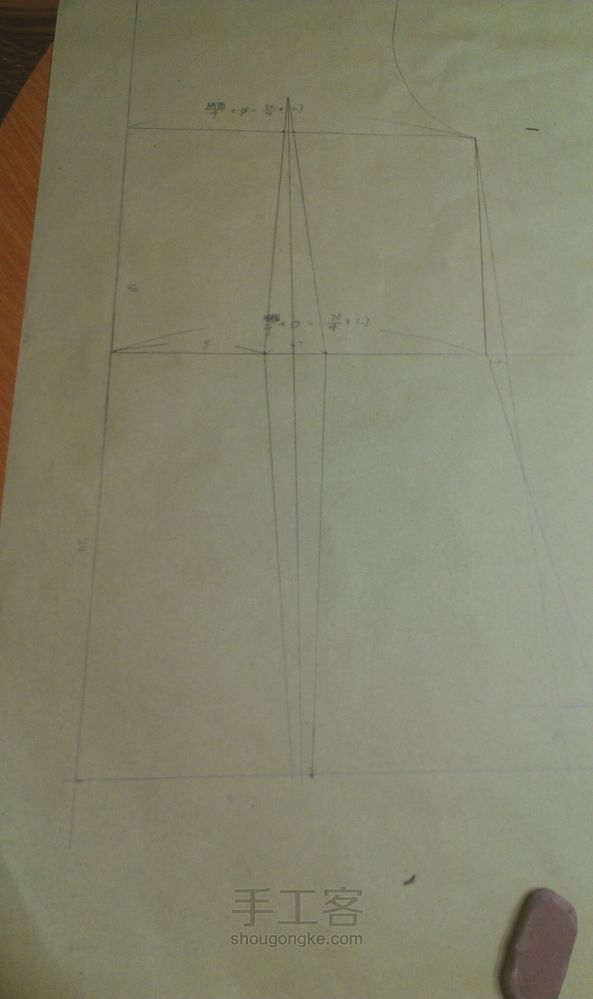

  后片省道搞定！！

• 第16步：

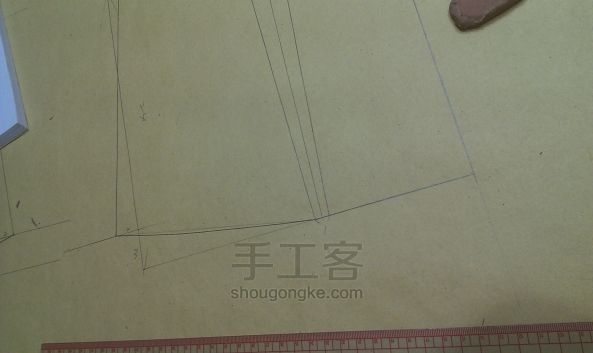

  接下来画下摆。将之前的那个点的省道右侧的点相连

• 第17步：

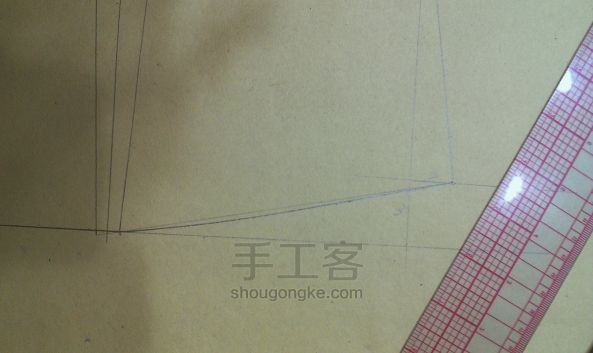

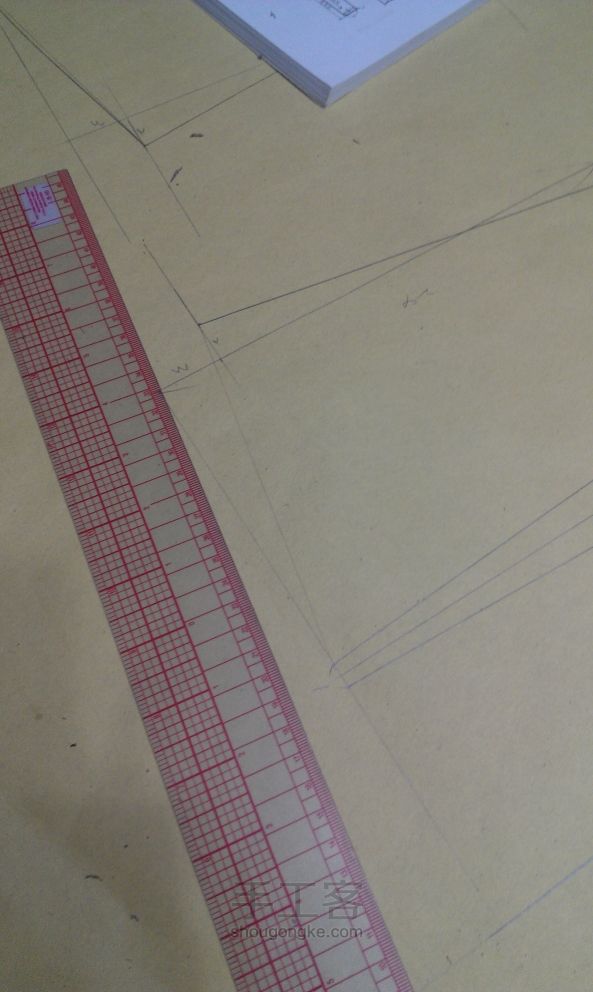

  以这个为辅助线，画出顺滑的曲线

• 第18步：



  标上直丝方向~注明连裁

• 第19步：

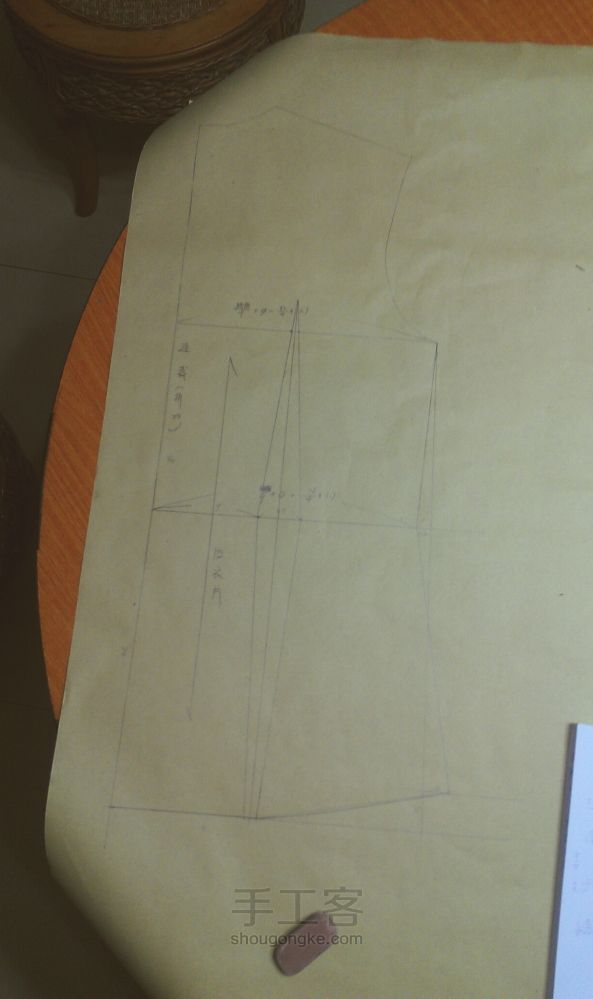

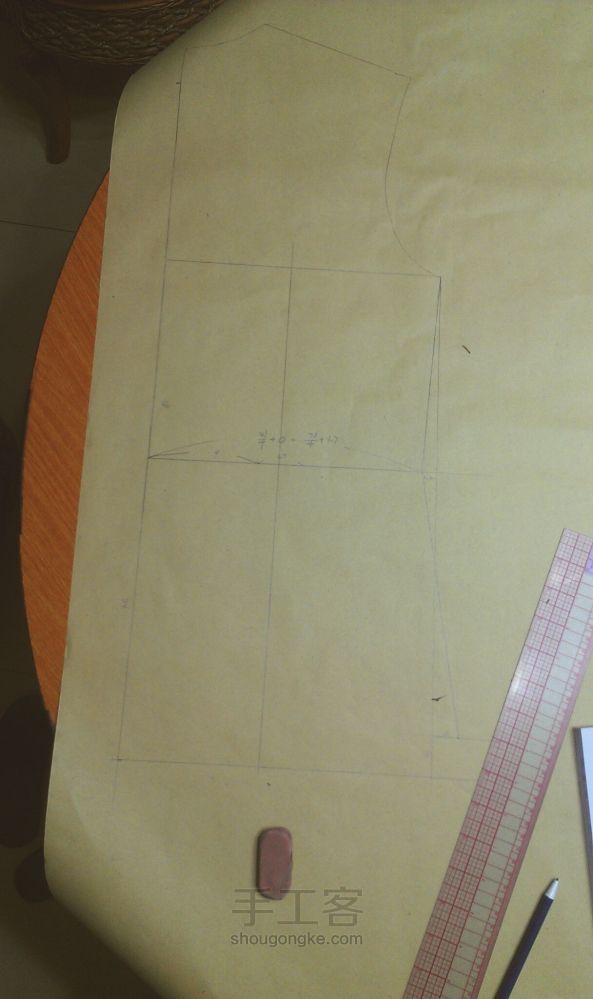

  搞定一半咯~

• 第20步：



  现在画前片咯~~

• 第21步：



  描出形状。不要忘记bp点哦~~

• 第22步：



  同样做法延长样板

• 第23步：



  注意啦，这里延长的计算方法和后片不一样

• 第24步：

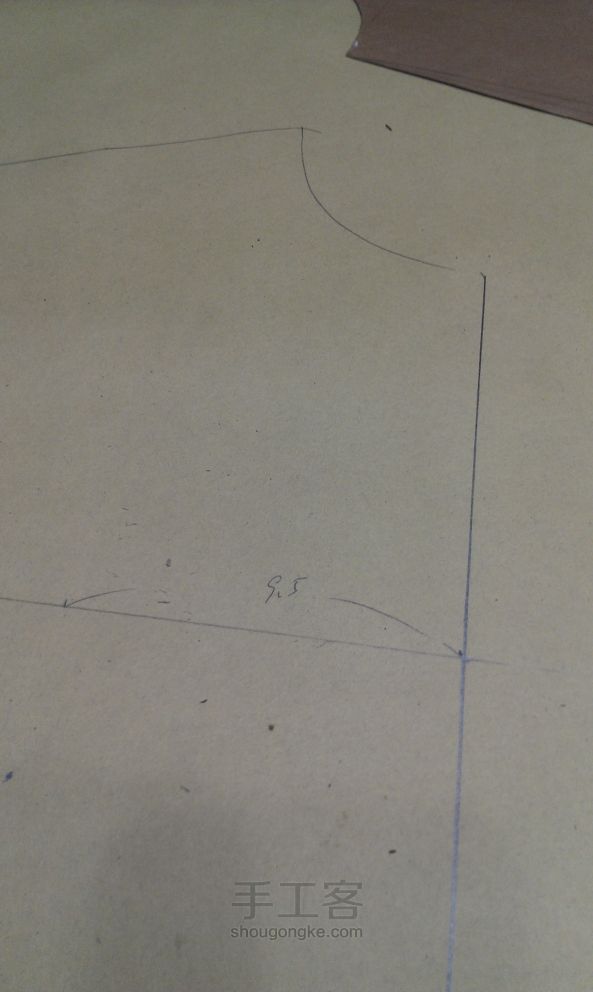

  在胸围线上取9.5CM待用

• 第25步：

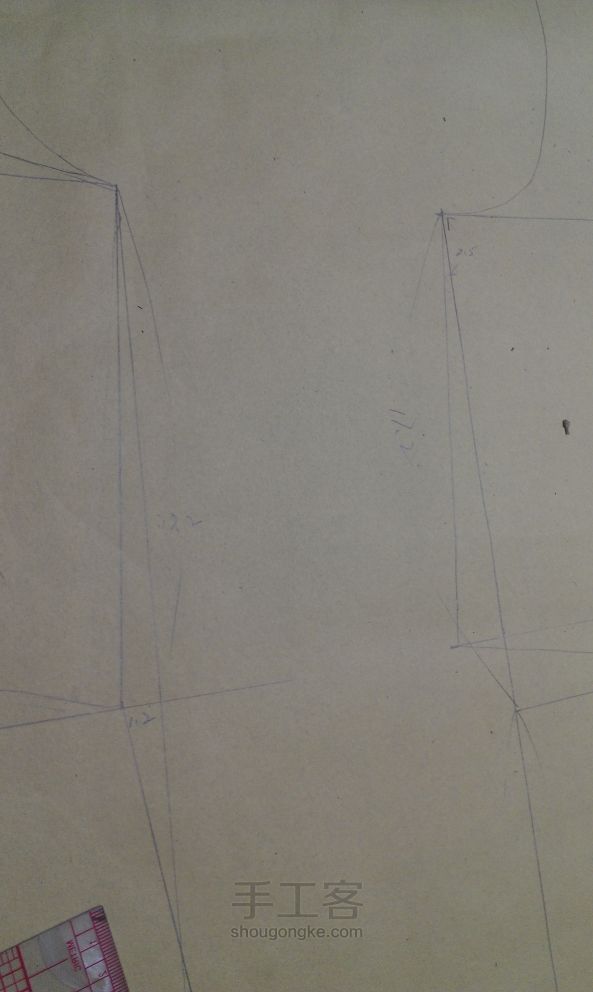

  后片侧缝的长度+2.5CM，确定腰围线

• 第26步：



  下摆么就是一样啦~~

• 第27步：



  这条线就是省腰的中线啦~刚刚待用的9.5在这里

• 第28步：



  下面省道1CM

• 第29步：

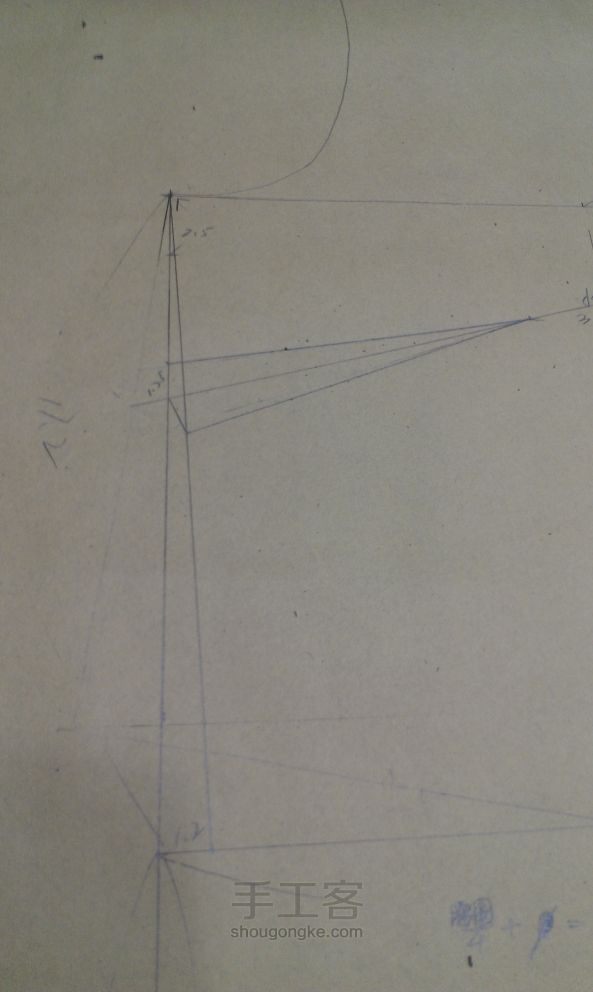

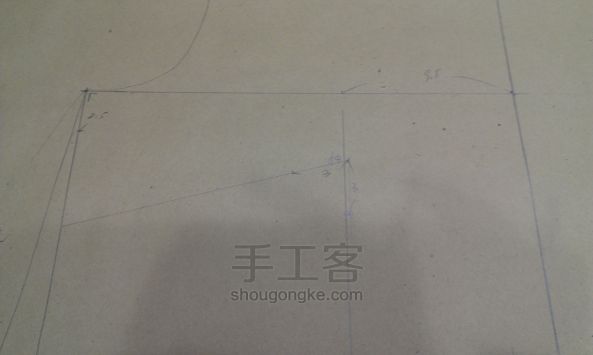

  BP点向下3CM，为省尖点。（这个胸省的斜度数据木有找到，画了个和图上相似的线条，同样偏离BP点3CM）

• 第30步：

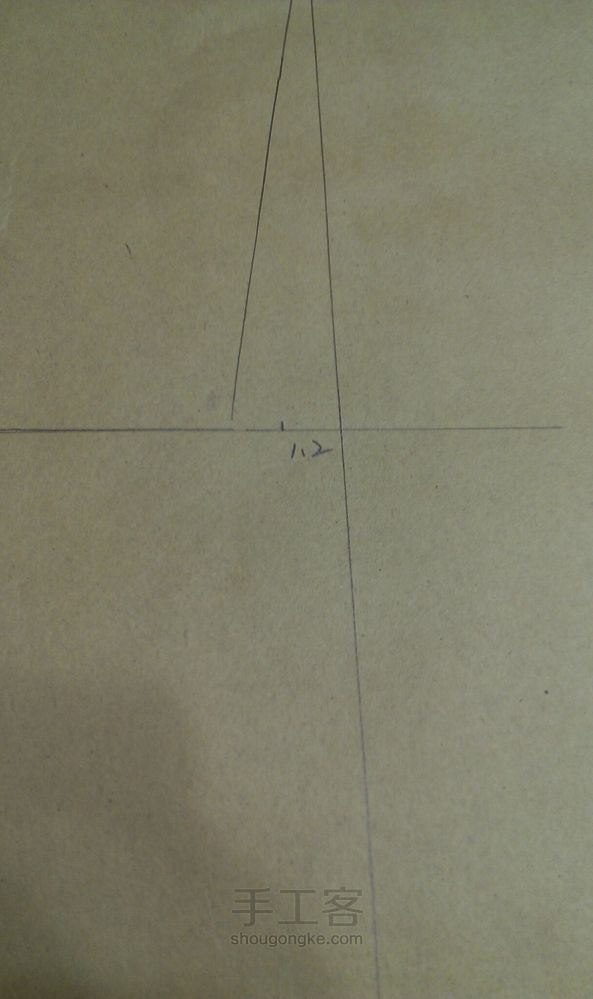

  腰线左侧1.2CM

• 第31步：



  如图绘制胸省

• 第32步：



  这个就是下摆啦~~一样的

• 第33步：



  连接两个点

• 第34步：

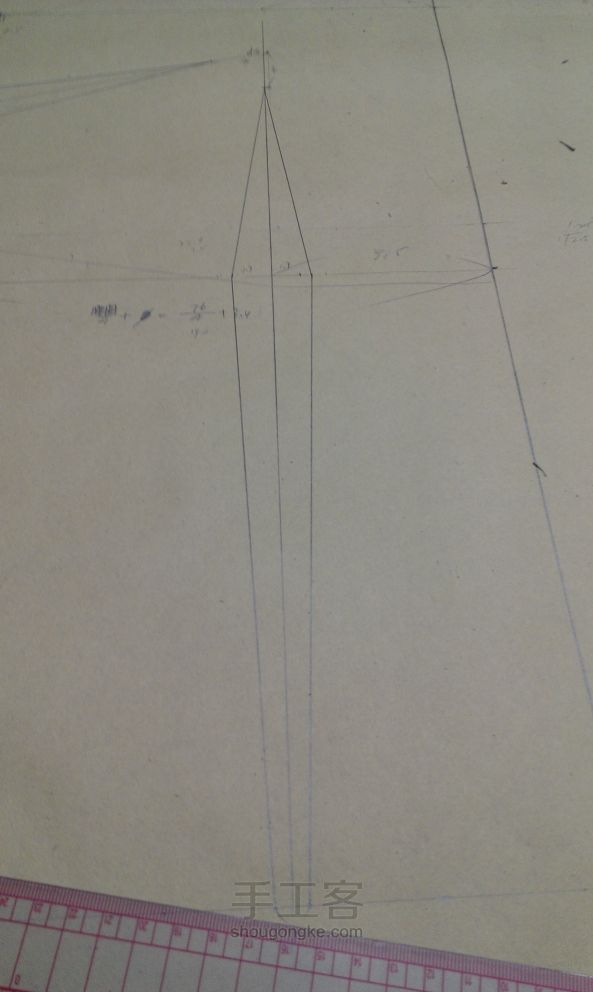

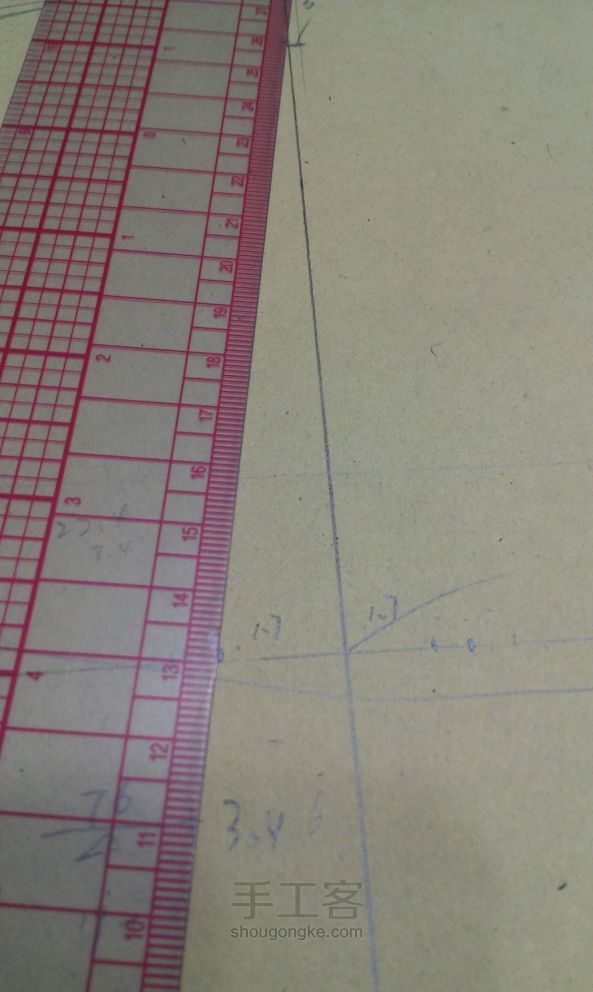

  这个是腰省！3.4CM，连接省尖点

• 第35步：



  搞定。。革命即将成功了小伙伴~~

• 第36步：

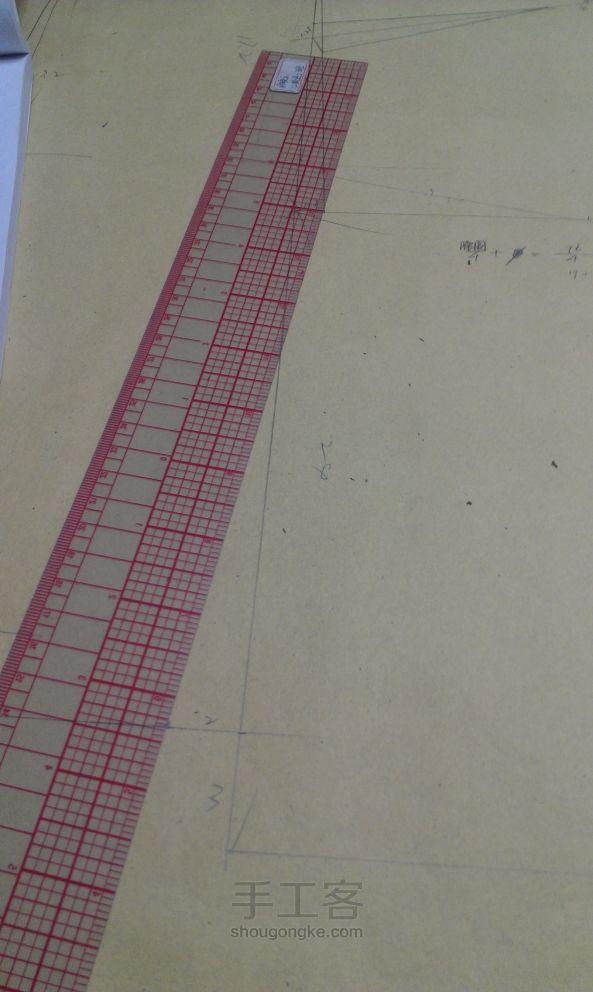

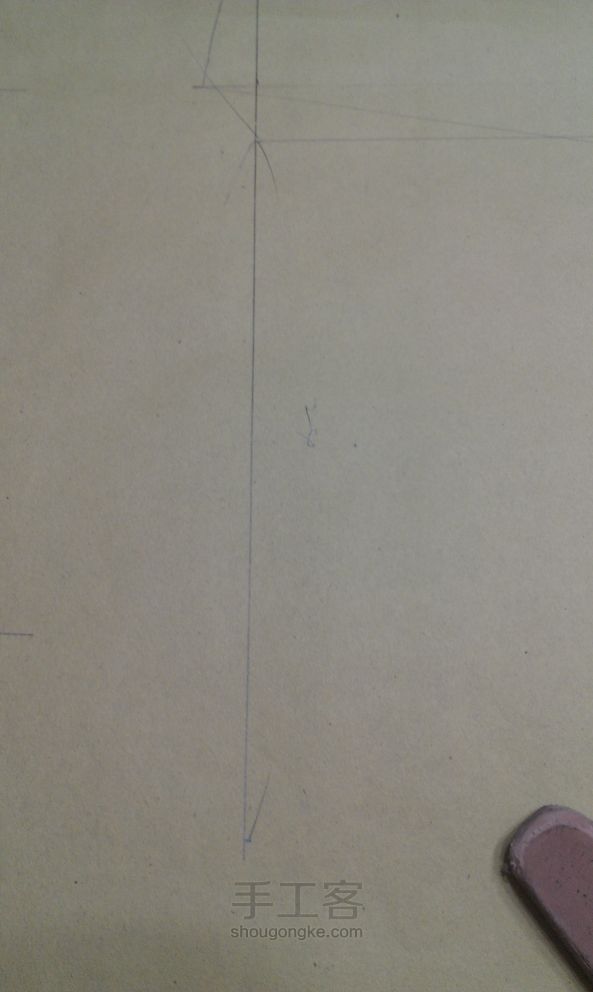

  画直线

• 第37步：



  这个和前面一样哟

• 第38步：

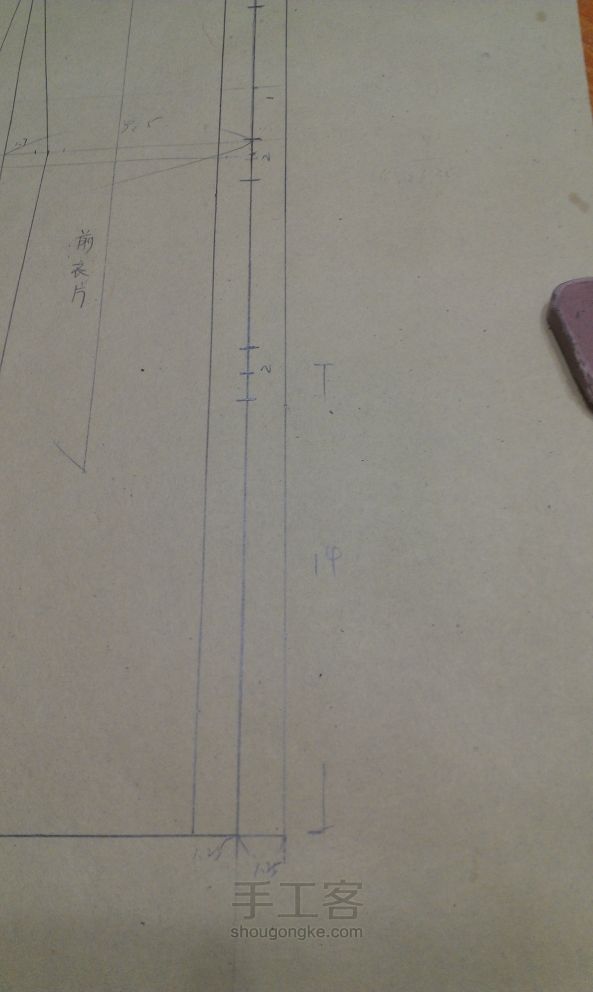

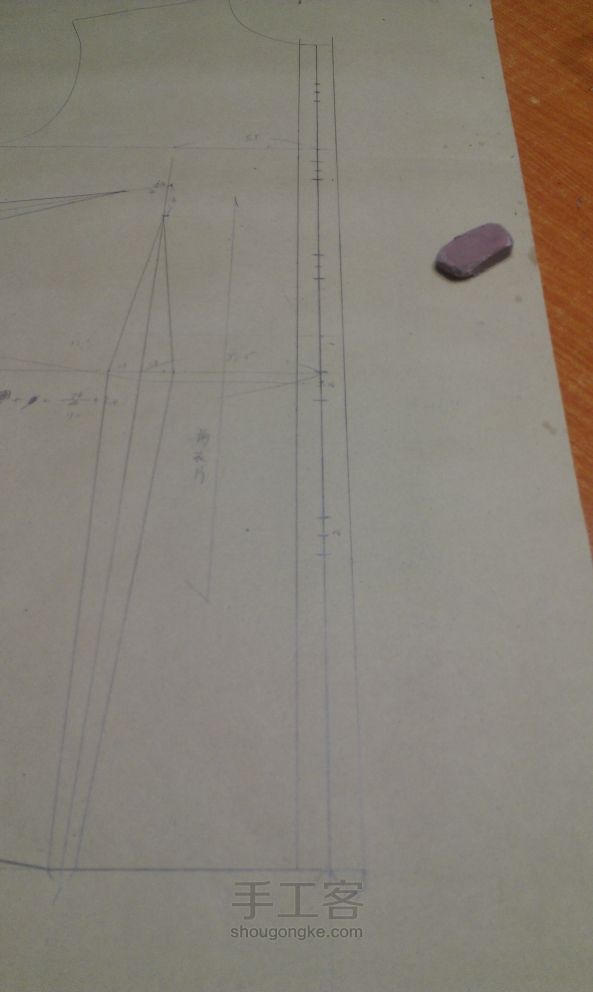

  以前中线为中线，各边画1.25CM

• 第39步：



  定出纽扣的位置~~

• 第40步：



  参数可以去查阅结构图哦~~

• 第41步：

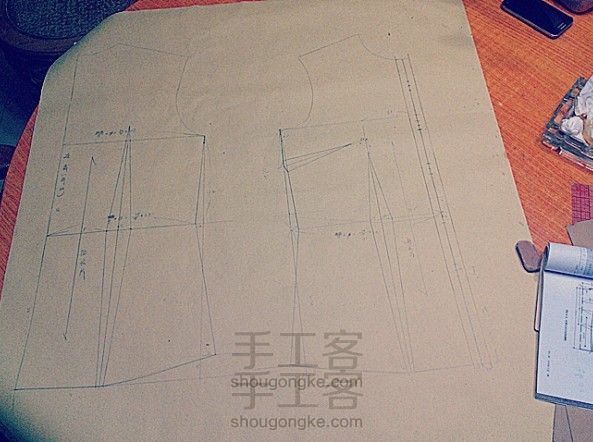

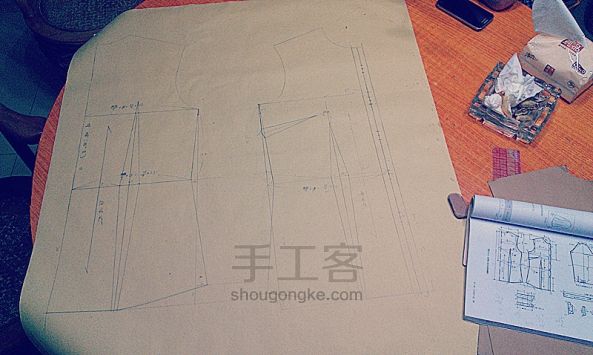

  成果图，续集是绘制袖子和领子哦~~请继续关注

• 第42步：

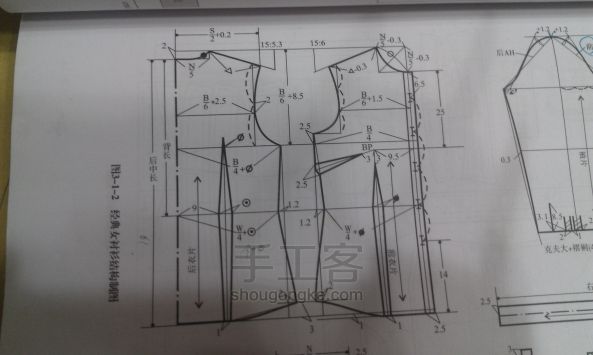

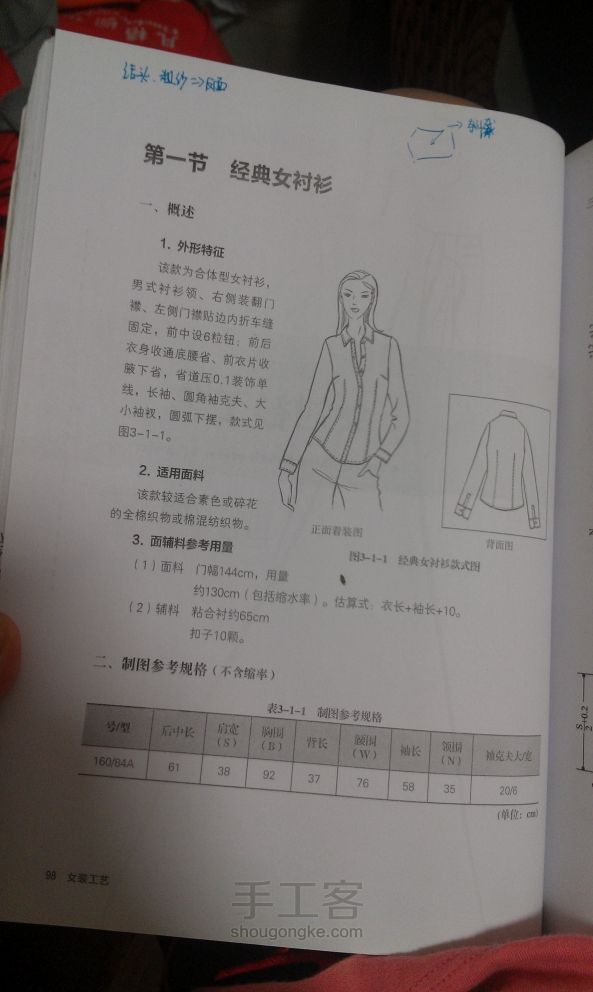

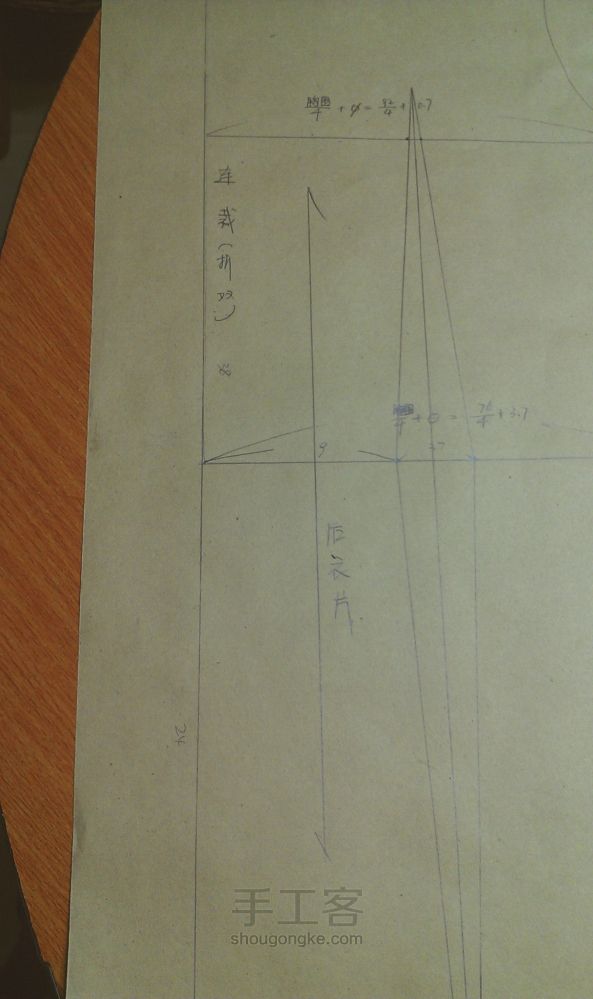

  结构参考图，我就是看着它画的~~看不懂了研究下它吧~

铅笔画的图有点浅。。请多见谅~~手残党的小伙伴也别着急。。后续会出利用人体模特打版的教程~~完全不需要画图的好办法哦~~这个教程还没有画完哦~~明天会出续集，实在是来不及画了，各位看官请见谅。。
